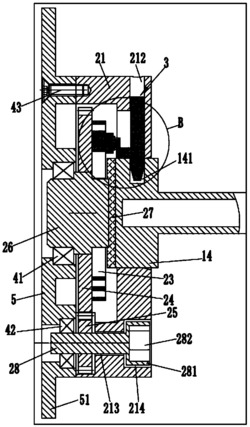

1.一种用于固定户外遮阳伞的新型底座,包括遮阳伞(1)和底座(2),所述遮阳伞(1)包括中心撑杆(11),中心撑杆(11)的上端连接有多个伞骨(12),伞面(13)安装在伞骨(12)上,所述中心撑杆(11)的底端成型有固定台(14),固定台(14)插套在底座(2)内,其特征在于:所述固定台(14)的外壁上成型有三个均布的固定孔(141),所述底座(2)包括基座(21),基座(21)的中部成型有与固定台(14)的外壁相配合的定位孔(211),所述固定台(14)插套在定位孔(211)内,所述定位孔(211)的内壁上成型有三个均布的导向槽(212),每个导向槽(212)内套接有一个连接部(3),每个连接部(3)固定连接有一个固定插头(22),每个固定插头(22)的内侧端插套在对应的一个固定孔(141)内,所述每个连接部(3)与呈涡状的驱动条(23)连接,驱动条(23)固定在大齿轮(24)上,大齿轮(24)啮合有驱动齿轮(25),所述驱动条(23)、大齿轮(24)和驱动齿轮(25)置于基座(21)的内腔内。
2.根据权利要求1所述的一种用于固定户外遮阳伞的新型底座,其特征在于:所述大齿轮(24)固定在齿轮轴(26)的中部,所述齿轮轴(26)的上端高出驱动盘(23)的上端面,齿轮轴(26)的下端通过第一轴承(41)铰接在底盘(5)上,底盘(5)通过螺钉(43)与基座(21)固定连接,所述固定台(14)的下端面粘接有橡胶垫(27),橡胶垫(27)压靠在齿轮轴(26)的上端面上;
所述底盘(5)的下端外壁上成型有径向凸出的支撑平台(51)。
3.根据权利要求1或2所述的一种用于固定户外遮阳伞的新型底座,其特征在于:所述驱动齿轮(25)固定在驱动齿轮轴(28)的中部,驱动齿轮轴(28)的下端通过第二轴承(42)铰接在底盘(5)上,所述驱动齿轮轴(28)的上端插套在基座(21)的通孔(213)内,通孔(213)的上端成型有沉孔(214),所述驱动齿轮轴(28)穿过通孔(213)的上伸出端固定有驱动台(281),驱动台(281)上成型有内六角孔(282),所述驱动台(281)置于沉孔(214)内。
4.根据权利要求1所述的一种用于固定户外遮阳伞的新型底座,其特征在于:所述连接部(3)包括与固定插头(22)的外侧端固定连接的接杆(31),接杆(31)滑动连接在导向槽(212)内,接杆(31)的下端固定有呈L字型的传动架(32),所述传动架(32)的下方设有呈丄字形的铰接座(33),所述铰接座(33)的上端轴铰接在传动架(32)的轴孔内,所述铰接座(33)的下方铰接有两个平行设置的传动棍(34),所述两个传动辊(34)插套在驱动条(23)上,所述驱动条(23)的内侧壁压靠在一个传动棍(34)的外壁上,驱动条(23)的外侧壁压靠在另一个传动棍(34)的外壁上。
5.根据权利要求4所述的一种用于固定户外遮阳伞的新型底座,其特征在于:所述固定插头(22)的外侧端部固定有矩形柱(221),所述接杆(31)的内侧端部成型有与矩形柱(221)相配合的矩形孔(311),矩形柱(221)插套在矩形孔(311)内。
