专利号: 2017106255493
申请人: 谭召亮
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

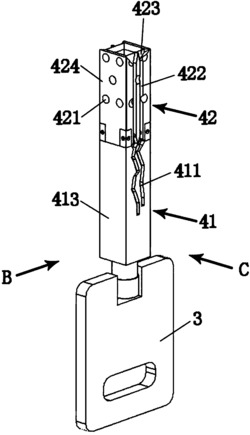

1.钥匙,包括用于解锁锁芯的钥匙体(4),其特征在于:所述的钥匙体(4)包括主体部分(41)和至少一个钥匙片(42);

所述钥匙片(42)的外表面设置有用于解锁锁芯内弹珠组件的孔眼(421),钥匙片(42)的底部与所述的主体部分(41)铰接连接,铰接的钥匙片(42)可基于铰接轴(43)相对于主体部分(41)向外倾斜转动;在所述钥匙片(42)的底部还设置有复位装置,当钥匙片(42)向外倾斜转动时,该复位装置能驱使钥匙片(42)回位至钥匙片外壁(424)与主体部分外壁(413)共面的位置;

所述的复位装置配合所述的铰接轴(43)设置在钥匙片(42)的内部,复位装置包括回位弹簧(51)和钢珠(52);所述回位弹簧(51)呈压缩状态,一端顶靠在钥匙片(42)内的着力面上,另一端顶靠在所述的钢珠(52)上;对应所述的钢珠(52),在钥匙片(42)的壁面开设有直径略小于钢珠(52)外径的圆孔(425),在回位弹簧(51)的弹力作用下,该钢珠(52)有部分球面由所述的圆孔(425)突出并裸露在外;配合该钢珠(52)的裸露球面(521),在所述的主体部分(41)上设置有容纳所述裸露球面(521)的球形凹面(414);当所述的钥匙片(42)位于钥匙片外壁(424)与主体部分外壁(413)共面的位置时,所述的球形凹面(414)能保证钢珠(52)的裸露球面(521)面积为最大值;当所述的钥匙片(42)倾斜转动时,所述的钢珠(52)受所述球形凹面(414)的限制而内缩,且当钥匙片(42)转动至最大倾角时,钢珠(52)内缩至裸露球面(521)面积为最小值处。

2.根据权利要求1所述的钥匙,其特征在于:所述的回位弹簧(51)相对于所述的铰接轴(43)平行设置。

3.根据权利要求1所述的钥匙,其特征在于:所述的回位弹簧(51)相对于所述的铰接轴(43)垂直设置。

4.根据权利要求1所述的钥匙,其特征在于:所述钥匙片(42)的数量为四个,四个钥匙片(42)均交接在主体部分(41)的端部,且四个钥匙片(42)围成一截面呈正方形的结构;其中一组相对设置的钥匙片(42),其回位弹簧(51)相对于所述的铰接轴(43)平行设置,另一组相对设置的钥匙片(42),其回位弹簧(51)相对于所述的铰接轴(43)垂直设置。

5.根据权利要求1-4中任意一项所述的钥匙,其特征在于:所述钥匙片(42)的前端设置有倾斜的导向面(426)。

6.根据权利要求1-4中任意一项所述的钥匙,其特征在于:所述主体部分(41)的外表面设置有用于解锁锁芯内锁片的沟槽(411)。

7.根据权利要求1-4中任意一项所述的钥匙,其特征在于:所述的孔眼(421)在单个钥匙片(42)上的数量为三到八个。

8.自动复位结构,包括固定部以及底部铰接在所述固定部上的活动部,铰接的活动部可基于铰接轴相对于固定部向一侧倾斜转动,其特征在于:所述活动部的底部设置有复位装置,当活动部向一侧倾斜转动时,该复位装置能驱使活动部回位至活动部与固定部同轴向的位置;

所述的复位装置配合所述的铰接轴设置在活动部的内部,复位装置包括回位弹簧和钢珠;所述回位弹簧呈压缩状态,一端顶靠在活动部内的着力面上,另一端顶靠在所述的钢珠上;对应所述的钢珠,在活动部的壁面开设有直径略小于钢珠外径的圆孔,在回位弹簧的弹力作用下,该钢珠有部分球面由所述的圆孔突出并裸露在外,配合该钢珠的裸露球面,在所述的固定部上设置有容纳所述裸露球面的球形凹面;当所述的活动部与固定部同轴向时,所述的球形凹面能保证钢珠的裸露球面面积为最大值;当所述的活动部倾斜转动时,所述的钢珠受所述球形凹面的限制而内缩,且当活动部转动至最大倾角时,钢珠内缩至裸露球面面积为最小值处。

9.根据权利要求8所述的自动复位结构,其特征在于:所述的回位弹簧相对于所述的铰接轴平行设置。

10.根据权利要求8所述的自动复位结构,其特征在于:所述的回位弹簧相对于所述的铰接轴垂直设置。
