专利号: 2017105425660
申请人: 唐天益
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

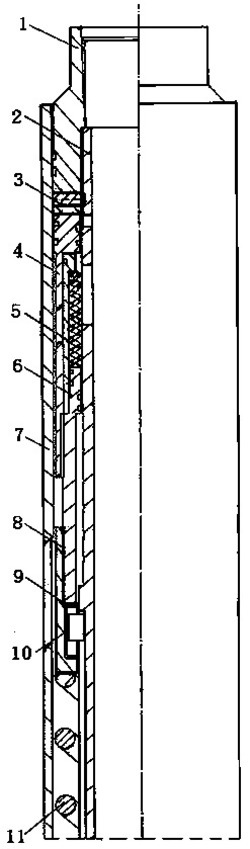

1.一种油田采油用设备,其特征是:包括上接头(1)、中心管(2)、密封活塞(4)、定压开关(5)、单流滑道体(6)、密封缸套(7)、转换压帽(8)、转环(9)、轨道销钉(10)、蓄能机构(11)、蓄能垫(12)、压力调节环(13)、定位销钉(14)、下接头(15), 上接头(1)和下接头(15)之间通过中心管(2)连接,上接头(1)和下接头(15)的外部设有密封缸套(7),中心管(2)和密封缸套(7)之间由上向下依次设有密封活塞(4)、定压开关(5)、单流滑道体(6)、转环压帽(8)和转环(9),且密封活塞(4)、定压开关(5)、单流滑道体(6)、转环压帽(8)和转环(9)组成运动体,密封活塞(4)与中心管(2)之间设有定压开关(5),定压开关(5)下部连接单流滑道体(6),单流滑道体(6)的下部为转环(9),转环(9)的上部通过转环压帽(8)连接,转环(9)绕中心管(2)转动,运动体的下部设有蓄能机构(11),蓄能机构(11)底部连接蓄能垫(12),蓄能垫(12)下部连接压力调节环(13),所述的压力调节环(13)通过定位销钉(14)与密封缸套(7)连接,中心管(2)的中间内部设有轨道(c),液体经过密封活塞(4)、定压开关(5)、单流滑道体(6)施加压力,通过轨道销钉(10)在轨道(c)中运动,实现转环(9)的旋转换向;

所述的单流滑道体(6)包括上滑道体(6.1)和下滑道体(6.2),上滑道体(6.1)的外部设有密封凹槽(6.3),上滑道体(6.1)的直径小于下滑道体(6.2)的直径,上滑道体(6.1)和下滑道体(6.2)的外部连接处设有凸肩(6.5),所述的上滑道体(6.1)和下滑道体(6.2)的内部连接处设有挡台(6.4)。

2.根据权利要求1所述的一种油田采油用设备,其特征是:所述的蓄能机构(11)为弹簧或橡胶或气囊。

3.根据权利要求1所述的一种油田采油用设备,其特征是:所述的定压开关(5)包括弹簧和活塞,活塞的内部安装弹簧,通过调节弹簧的长度设定不同的定压值。

4.根据权利要求1所述的一种油田采油用设备,其特征是:所述的上接头(1)和中心管(2)通过防松销钉(3)固定连接,防止中心管(2)在工作中轴向转动。
