专利号: 2017105189386
申请人: 陈伟景
专利类型:发明专利
专利状态:已下证
更新日期:2024-11-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

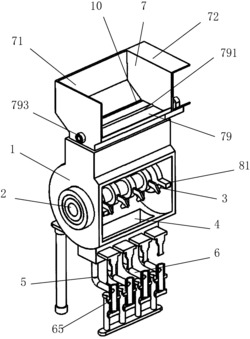

1.一种间歇进给发泡胶用压缩机,其特征在于:包括有粉碎箱(1),在所述粉碎箱(1)一侧面上设有同轴的粉碎电机(2),在所述粉碎箱(1)内设有多片粉碎刀片(3),所述多片粉碎刀片(3)均布连接在粉碎电机(2)主杆上,在所述粉碎箱(1)底部设有集料箱(4),在所述集料箱(4)下端连接有输送管(5),所述粉碎箱(1)外设有挤压成型装置(6),所述输送管(5)输出端连通在挤压成型装置(6)上,所述的粉碎箱(1)外设有能向粉碎箱(1)间歇性进料的间歇进给装置(7),所述的间歇进给装置(7)包括设置在粉碎箱(1)上方开口处的储料箱(71),在所述储料箱(71)一侧壁面上设有进给箱(72),所述进给箱(72)内部下壁面上设有电机座(73),在所述电机座(73)内安装有电机(74),在电机(74)端部连接有转盘(75),所述转盘(75)外壁面边缘处设有偏心轴(76),在所述储料箱(71)底部出口处设有翻转板(79),所述翻转板(79)中心位置设有能转动的轴心(791),在所述翻转板(79)靠近进给箱(72)一端设有驱动板(792),所述轴心(791)一端的储料箱(71)外壁面上连接有回弹块(793),在所述驱动板(791)和电机座(73)之间的进给箱(72)壁面上设有固定中轴(77),在所述固定中轴(77)外套设有曲杆(78),所述曲杆(78)中心位置设有开槽(782),所述开槽(782)活动套接在固定中轴(77)外壁上,所述曲杆(78)一端部设有轴孔(781),所述轴孔(781)套设在偏心轴(76)外,所述曲杆(78)另一端设有顶块(783),所述顶块(783)抵靠在驱动板(792)表面上。

2.根据权利要求1所述的一种间歇进给发泡胶用压缩机,其特征在于所述挤压成型装置(6)包括有设置在粉碎箱(1)一侧壁面上设有多个安装座(61),在所述安装座(61)下端设有电动伸缩电机(62),所述电动伸缩电机(62)下端部设有压合板(63),所述安装座(61)下方设有支撑腿(64),在支撑腿(64)上对应的安装座(61)位置各设有挤压筒(66),在安装座(61)一侧壁面上设有能控制压力调节器(65)工作的开源单片机(67),所述压力调节器(65)设置在挤压筒(66)外壁面上。

3.根据权利要求2所述的一种间歇进给发泡胶用压缩机,其特征在于所述挤压筒(66)外侧壁面上设有能控制挤压筒(66)开关的电池阀(9)。

4.根据权利要求1所述的一种间歇进给发泡胶用压缩机,其特征在于所述粉碎箱(1)内壁面设有且连接在粉碎电机(2)转动的排刷(81)。
