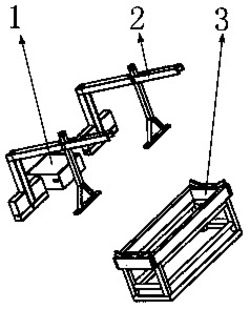

1.一种建筑高楼使用防倾斜的吊台,其特征在于:它包括驱动机构、支撑机构、吊台机构,其中两个支撑机构位于驱动机构的两侧;驱动机构、支撑机构和吊台机构之间依次通过钢绳连接;
上述吊台机构包括护栏、固定杆、圆形孔、固定板、连接板、顶框、底板、第一驱动板、第二驱动板、第一缺口、圆柱销、连接圆柱、导向块、方形套、支撑转轴、方形导槽、方形通孔、圆形通孔,其中顶框两端分别开有一个第一缺口,两个第一缺口内所安装结构完全相同,对于其中一个;第一缺口的侧面上安装有一个支撑转轴;第一驱动板的一端开有方形导槽;第一驱动板上开有方形导槽一端的上端面与底板的上端面平行;第一驱动板上开有方形通孔;
方形通孔的两侧面上开有两个圆形通孔;第一驱动板通过圆形通孔与支撑转轴的配合安装在第一缺口内;第二驱动板上开有圆形孔;第二驱动板通过圆形孔与支撑转轴的配合安装在第一缺口内;第一驱动板与第二驱动板交叉处的下侧安装有第四弹簧;第四弹簧的一端安装在第一驱动板上;第四弹簧的另一端安装在第二驱动板上;连接板的一端通过连接圆柱安装在第二驱动板上;连接板的另一端通过圆柱销安装在方形套的侧面上;方形套内侧的上端面上安装有导向块;方形套通过导向块与方形导槽的配合安装在第一驱动板上;固定板安装在第一缺口靠近方形套一端的侧面上;固定板与方形套配合;四个固定杆分别安装在顶框下端的四个角落,且四个固定杆位于两个第一缺口之间;八个护栏两两一组分别安装在四个固定杆之间,且位于相邻两个固定杆之间的两个护栏上下分布;底板安装在四个固定杆的下端;
上述驱动机构包括齿轮机构、第一齿轮、第二齿轮、第三齿轮、第四齿轮、驱动电机、固定壳、方形缺口、齿轮支撑、第一齿轮轴、第二齿轮轴、电机支撑,其中固定壳的两侧面上对称地开有两个方形缺口;驱动电机通过两个电机支撑安装在固定壳内侧的上端面上;第四齿轮安装在电机转轴上;电机转轴上具有卡死结构;第四齿轮两侧所安结构完全相同,对于其中一侧,第一齿轮轴通过齿轮支撑安装在固定壳内侧的上端面上;第三齿轮安装在第一齿轮轴的一端,且第三齿轮与第四齿轮啮合;第一齿轮轴的另一端安装有一个齿轮机构;第二齿轮安装在第一齿轮轴上,且第二齿轮位于第一齿轮轴上所安的齿轮机构与第三齿轮之间;第二齿轮轴通过齿轮支撑安装在固定壳内侧的上端面上;第一齿轮安装在第二齿轮轴的一端,且第一齿轮与第二齿轮啮合;第二齿轮轴的另一端安装有一个齿轮机构;
上述齿轮机构包括第一弹簧、外环齿、限位支撑;环形限位、限位槽、齿轮槽、第一齿牙、第一限位片、第一导槽、方形块槽、转轮轴、转轮轴支撑、圆形孔、第一限位块、第一限位片槽、第一导块、第三转轮、驱动圆环、圆形内齿、第二齿牙、第二限位片槽、第四缺口、驱动柱、第二限位片、方形槽、摆动轴、第二导块、方形块、第二限位块、第二导槽、第三导槽、第三导块、第二弹簧,其中圆形内齿的外圆面上均匀地开有许多方形块槽;每个方形块槽内所安结构完全相同;对于其中任意一个;方形块槽的两侧对称地开有两个第二导槽;两个第二导槽的上端均安装有一个第二限位块;方形块下端的两侧面上分别安装有一个第二导块;方形块通过两个第二导块与两个第二导槽的配合安装在方形块槽中;方形块与方形块槽之间安装有第三弹簧;方形块的上端开有第四缺口;摆动轴安装在第四缺口的两侧面上;第二齿牙的下端为弧形状;第二齿牙的下端开有圆形孔;第二齿牙的上端开有第二限位片槽;第二齿牙通过圆形孔与摆动轴的配合安装在第四缺口内;第二限位片槽的两侧对称地开有两个第三导槽;第二限位片下端的两侧安装有两个第三导块;第二限位片通过两个第三导块与两个第三导槽的配合安装在第二限位片槽内;第二限位片与第二限位片槽之间安装有第二弹簧;第二齿牙的侧面上安装有驱动柱;驱动圆环一侧面上均匀地开有许多径向分布的方形槽;驱动圆环安装在圆形内齿外圆面一侧且驱动圆环上的方形槽与驱动柱配合;转轮轴通过转轮轴支撑安装在固定壳内侧的上端面上;第三转轮的一端安装在转轮轴上,第三转轮的另一端安装在圆形内齿的一侧面上;外环齿的内圆面上开有许多齿轮槽;外环齿通过齿轮槽与第二齿牙的配合;外环齿的外圆面上安装有许多第一齿牙;每个第一齿牙上均开有第一限位片槽;每个第一限位片槽内所安结构完全相同;对于其中任意一个;第一限位片槽的两侧对称地开有两个第一导槽;两个第一导槽的上端均安装有一个第一限位块;第一限位片下端的两侧面上分别安装有一个第一导块;第一限位片通过两个第一导块与两个第一导槽的配合安装在第一限位片槽中;第一限位片与第一限位片槽之间安装有第一弹簧;环形限位安装在限位支撑上;环形限位的内圆面上均匀地开有许多限位槽;限位槽与第一齿牙配合;
上述限位支撑安装在固定壳内侧的上端面上;安装在第一齿轮轴上的齿轮机构通过该齿轮机构中的外环齿的侧端面与第一齿轮轴连接;安装在第二齿轮轴上的齿轮机构通过该齿轮机构中的外环齿的侧端面与第二齿轮轴连接;
上述驱动机构、支撑机构和吊台机构之间通过四根钢绳连接;且四根钢绳的连接方式相同;对于其中任意一根钢绳,钢绳的一端缠绕在驱动机构中其中一个齿轮机构上的第三转轮上;中间经过支撑机构过渡,另一端最后缠绕在吊台机构中顶框上相对应角落的第一驱动板或第二驱动板上。
2.根据权利要求1所述的一种建筑高楼使用防倾斜的吊台,其特征在于:上述支撑机构包括重块、第一支撑板、第二支撑板、第三支撑板、第四支撑板、过渡轮、第二缺口、第三缺口、转动轴、第五缺口、支撑轴、第一方形孔、支撑孔、第二方形孔,其中第二支撑板的一端开有第二方形孔;第一支撑板安装在第二支撑板的上端;第一支撑板上开有第一方形孔,且第一方形孔与第二方形孔相通;第一方形孔的上端壁面上并列安装有两个转动轴;两个转动轴上均安装有一个过渡轮;第一方形孔和第二方形孔的交接处安装有相连的两个转动轴,且两个转动轴的轴线方向与第一方形孔上端所安的两个转动轴轴线所组成的平面相互垂直;第一方形孔和第二方形孔交接处的两个转动轴上分别安装有一个过渡轮;第二支撑板上端位于第一支撑板两侧的端面上均安装有一个重块;第三支撑板的一端开有第二缺口;
第三支撑板上开有第五缺口;第五缺口靠近第二缺口;第五缺口的两侧面上对称地开有两个支撑孔;第三支撑板上远离第二缺口的一端安装在第一支撑板的侧面;第二缺口的两端分别安装有一个转动轴;第二缺口中的两个转动轴上分别安装有一个过渡轮;第四支撑板的上端开有第三缺口;第三缺口的侧面上安装有两个并列的转动轴;第三缺口中的两个转动轴上均安装有一个过渡轮;第四支撑板上靠近第三缺口一端的两侧面上分别安装有一个支撑轴;第四支撑板通过两个支撑轴与两个支撑孔的配合安装在第三支撑板上。
3.根据权利要求1所述的一种建筑高楼使用防倾斜的吊台,其特征在于:上述作为八个护栏的替换方案为十二个。
4.根据权利要求2所述的一种建筑高楼使用防倾斜的吊台,其特征在于:钢绳的一端缠绕在驱动机构中其中一个齿轮机构上的第三转轮上;另一端穿过第二方形孔和第一方形孔,且钢绳分别绕过第一方形孔与第二方形孔连接处的过渡轮和第一方形孔上端的过渡轮;然后经过第四支撑板和第三支撑板上的过渡轮;最后与吊台机构连接。
5.根据权利要求2所述的一种建筑高楼使用防倾斜的吊台,其特征在于:上述第四支撑板的下端为三角形状。
