专利号: 2017104302610
申请人: 谭召亮
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种防盗锁,包括锁体(1)和位于该锁体(1)内的锁芯(2),所述的锁芯(2)内设置有供钥匙插入的钥匙槽,其特征在于:所述的钥匙槽包括前段和后段,其中,前段的钥匙槽为直槽(24),后段的钥匙槽为斜槽(25),斜槽(25)与所述直槽(24)之间的夹角小于180°。

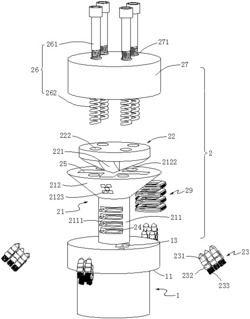

2.根据权利要求1所述的防盗锁,其特征在于:所述的锁芯(2)包括锁芯壳(21)、导向装置(22)和弹珠组件(23);

所述的锁芯壳(21)包括前段和后段,所述的直槽(24)位于前段锁芯壳(211)内,所述的后段锁芯壳(212)具有斜面A(2121);

所述的导向装置(22)具有斜面B(221),该斜面B(221)配合所述的斜面A(2121)设置,在两斜面(2121、221)之间形成所述的斜槽(25);

所述的弹珠组件(23)对应所述斜槽(25)安装在后段锁芯壳(212)和锁体(1)内,其用于限定锁芯壳(21)能否相对锁体(1)转动,具有锁定和解锁两个状态;

所述的斜槽(25)在插入相适配的钥匙后,导向装置(22)的斜面B(221)会顶紧钥匙的一侧面,使钥匙的另一侧面推动弹珠组件(23),使其处于所述的解锁状态。

3.根据权利要求2所述的防盗锁,其特征在于:所述的导向装置(22)配置有弹性组件(26),该弹性组件(26)的弹性恢复力驱使导向装置(22)向斜面A(2121)一侧弹性顶紧。

4.根据权利要求3所述的防盗锁,其特征在于:所述的锁芯(2)还包括设置在导向装置(22)背面的密封端头(27),所述的弹性组件(26)包括连接螺丝(261)和弹簧(262),所述的连接螺丝(261)依次穿过密封端头(27)上的第一轴向通孔(271)和导向装置(22)上的第二轴向通孔(222)后固定在后段锁芯壳(212)上螺纹孔(2122)内,所述第二轴向通孔(222)的孔径大于连接螺丝(261)的外径,所述的弹簧(262)外套于连接螺丝(261)安装在第二轴向通孔(222)内,且呈压缩状态一端顶紧导向装置(22),另一端顶紧密封端头(27)。

5.根据权利要求4所述的防盗锁,其特征在于:还包括用于限位的连接片(28),所述密封端头(27)的端面与锁芯壳(21)的端面面接触,所述连接片(28)的一端固定在密封端头(27)上,另一端扣于锁体(1)外壁的凸台结构(11)上,用于限制锁芯(2)的轴向移动。

6.根据权利要求2所述的防盗锁,其特征在于:在钥匙槽的直槽(24)处设置有径向的锁片槽(2111),在该锁片槽(2111)内滑动设置有与钥匙配合动作的锁片(29)。

7.根据权利要求1、3、4或5所述的防盗锁,其特征在于:在钥匙槽的直槽(24)处设置有径向的锁片槽(2111),在该锁片槽(2111)内滑动设置有与钥匙配合动作的锁片(29)。

8.根据权利要求1-6中任意一项所述的防盗锁,其特征在于:所述的斜槽(25)的数量为二个或者四个,且呈对称分布。

9.一种用于与权利要求1所述的防盗锁配合使用的钥匙,该钥匙包括钥匙把手(3)和用于解锁的钥匙体(4),其特征在于:所述钥匙体(4)的主体部分(41)配合权利要求1所述的直槽(24)成型,主体部分(41)的端部设置有配合权利要求1所述的斜槽(25)成型且可插入该斜槽(25)内的钥匙片(42)。

10.一种用于与权利要求2所述的防盗锁配合使用的钥匙,该钥匙包括钥匙把手(3)和用于解锁的钥匙体(4),其特征在于:所述钥匙体(4)的主体部分(41)配合权利要求2所述的直槽(24)成型,主体部分(41)的端部设置有配合权利要求2所述的斜槽(25)成型且可插入该斜槽(25)内的钥匙片(42),该钥匙片(42)的外侧配合权利要求2所述的弹珠组件(23)设置有能使该弹珠组件(23)处于解锁状态的孔眼(421)。

11.一种用于与权利要求6所述的防盗锁配合使用的钥匙,该钥匙包括钥匙把手(3)和用于解锁的钥匙体(4),其特征在于:所述钥匙体(4)的主体部分(41)配合权利要求6所述的直槽(24)成型,且主体部分(41)的表面配合权利要求6所述的锁片(29)开设有沟槽(411);

主体部分(41)的端部设置有配合权利要求6所述的斜槽(25)成型且可插入该斜槽(25)内的钥匙片(42),该钥匙片(42)的外侧配合权利要求6所述的弹珠组件(23)设置有能使该弹珠组件(23)处于解锁状态的孔眼(421)。
