专利号: 2017103639576
申请人: 亚太水处理(天长)有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-06-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

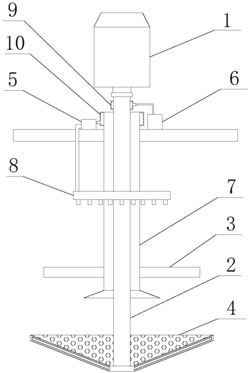

1.一种高效搅拌式曝气装置,其特征在于,包括:驱动机构(1)、旋转轴(2)、叶轮(3)、曝气头(4)、动力机构(5)和空压机(6),其中:旋转轴(2)由驱动机构(1)驱动旋转,旋转轴(2)内部具有中心腔,旋转轴(2)的外部套装有与其固定装配的套筒(7),套筒(7)的远离驱动机构(1)的一端与旋转轴(2)的顶端之间预留有间距,套筒(7)的内周面与旋转轴(2)的外周面之间预留有间距形成环腔,环腔靠近旋转轴(2)顶端的一端开放,其远离旋转轴(2)顶端的一端具有引流口,引流口连接有引流管道;引流管道具有进口和出口,其进口与引流口连通,其出口朝向旋转轴(2)的顶端;

叶轮(3)位于引流管道的出口和旋转轴(2)的顶端之间并固定安装在套筒(7)外周;

曝气头(4)固定安装在旋转轴(2)的顶端,曝气头(4)为开口朝向叶轮(3)方向倒伞状结构,其内壁面和外壁面之间具有与所述中心腔连通的夹腔,曝气头(4)的内壁面密布有若干个与所述夹腔导通的曝气孔;

动力机构(5)用于将流体物质由所述环腔的开放端引入引流管道并使其由引流管道的出口排出;

空压机(6)用于向所述中心腔内输送压缩空气。

2.根据权利要求1所述的高效搅拌式曝气装置,其特征在于,套筒(7)外周设有与其固定装配的布气头(8),该布气头(8)位于叶轮(3)远离曝气头(4)的一侧,该布气头(8)为绕套筒(7)环形布置的管道,布气头(8)与引流管道的出口连通,布气腔靠近叶轮(3)的一侧设有多个绕套筒(7)环形均布的布气口。

3.根据权利要求1所述的高效搅拌式曝气装置,其特征在于,叶轮(3)内部具有与所述中心腔连通的流道,叶轮(3)表面具有与该流道连通的气孔。

4.根据权利要求1所述的高效搅拌式曝气装置,其特征在于,套筒(7)靠近旋转轴(2)的顶端的一端具有开口朝向的喇叭口。

5.根据权利要求1所述的高效搅拌式曝气装置,其特征在于,旋转轴(2)的外周套装与其转动配合的第一夹套(9),第一夹套(9)的内周面与套筒(7)的外周面之间具有间距形成封闭的进气腔室,该进气腔室具有与空压机(6)连接的进气口以及与所述中心腔连通的出气口。

6.根据权利要求1所述的高效搅拌式曝气装置,其特征在于,套筒(7)的外周套装有与其转动配合的第二夹套(10),第二夹套(10)的内周面与套筒(7)的外周面之间具有间距形成封闭的引流腔,该引流腔具有与所述环腔连通的引流口以及与所述引流管道连通的排出口。

7.根据权利要求6所述的高效搅拌式曝气装置,其特征在于,动力机构(5)为位于引流管道和排出口之间的水泵。
