专利号: 2017103233670
申请人: 安徽梅兰园林景观工程有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

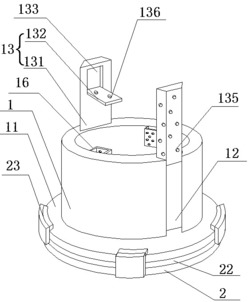

1.一种具有绑枝功能的花盆,包括圆形结构的盆体(1)和圆形结构的盆底(2),其特征在于:盆体(1)外壁嵌入设有燕尾槽(12),燕尾槽(12)内设有绑枝机构(13),所述绑枝机构(13)包括支撑板(131)和绑枝杆(132),所述燕尾槽(12)与支撑板(131)相适应,支撑板(131)可在燕尾槽(12)内做上下往复运动,支撑板(131)朝向所述盆体(1)的侧壁上设有内凹槽(133),所述绑枝杆(132)竖向设于内凹槽(133)内,内凹槽(133)槽底水平设有第一转轴(134),第一转轴(134)两端穿过所述绑枝杆(132)底部与内凹槽(133)内壁固接,绑枝杆(132)可绕所述第一转轴(134)转动至水平位置;

所述盆底(2)可拆卸地固定连接于盆体(1)底部,盆底(2)顶部中央向上延伸出与盆体(1)底部内腔相适应的卡合部(21),盆底(2)通过卡合部(21)密封地卡入所述盆体(1)内腔内,所述盆底(2)外侧壁沿周向设有用于将盆体(1)和盆底(2)可拆卸固定连接在一起的拆卸装置;

所述盆体(1)外侧壁底端向外延伸出环形凸延部(11),所述拆卸装置为底端铰接在所述盆底(2)侧壁上用于扣接在环形凸延部(11)上的锁扣件(23),所述环形凸延部(11)顶面还设有与所述锁扣件(23)顶部相适应的卡合凹口(111);

所述盆底(2)顶部还设有环形弹性密封垫圈(22),环形弹性密封垫圈(22)由弹性材料制成,环形弹性密封垫圈(22)围设于所述卡合部(21)外侧壁,所述环形凸延部(11)的外径、所述盆底(2)的外径和所述环形弹性密封垫圈(22)的外径相同,环形弹性密封垫圈(22)夹设于环形凸延部(11)和盆底(2)之间;

所述盆体(1)内水平设有保养分机构(14),保养分机构(14)包括上下设置的薄膜层(142)和隔板(141),薄膜层(142)与隔板(141)贴合,薄膜层(142)上设有细孔,所述盆底(2)和隔板(141)上均贯穿设有沥水孔(143),所述盆体(1)内壁竖向设有至少两个限位机构,所述隔板(141)通过限位机构与盆体(1)内壁连接。

2.根据权利要求1所述的具有绑枝功能的花盆,其特征在于:所述限位机构为相对设置的限位板(15),所述盆体(1)内壁嵌入设有限位槽(153),所述限位板(15)端部水平设于限位槽(153)内,限位板(15)和限位槽(153)连接处设有第二转轴(152),第二转轴(152)上套设有复位弹簧(151),复位弹簧(151)一端与所述限位板(15)固接,复位弹簧(151)另一端与限位槽(153)固接,所述限位板(15)仅能绕所述第二转轴(152)向上转动。

3.根据权利要求2所述的具有绑枝功能的花盆,其特征在于:所述支撑板(131)外部侧壁分布设有防滑件(135),防滑件(135)为弹性塑胶制成的颗粒状结构,所述绑枝杆(132)上分布设有线孔(136)。

4.根据权利要求3所述的具有绑枝功能的花盆,其特征在于:所述盆体(1)内壁竖向设有中空槽条(16),中空槽条(16)顶部高于所述盆体(1)侧壁顶部,中空槽条(16)侧壁上分布设有注液孔(161)。
