专利号: 2017102436517
申请人: 潘晓丹
专利类型:发明专利
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

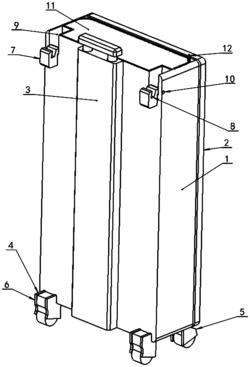

1.一种长途旅行箱,其特征在于,由箱体(1)、箱盖(2)、旋转支撑挂钩(7)、支撑万向轮(6)、万向轮(5)、外置拉杆(3)构成,其所述的箱体正上方设有两个旋转凹槽(9)和一个储物槽(13)、其所述的储物槽(13)上方设有盖布(11),其所述的盖布(11)和储物槽(13)直接通过拉链(12)相连接,其所述的旋转凹槽(9)的底部两端设有转轴孔(10),其所述的旋转支撑挂钩(7)通过铰连接的方式,其一端固定在转轴孔(10)之间,其所述的旋转支撑挂钩(7)往下旋转到底,紧靠箱体(1)的底部,往上旋转到底,则完全进入旋转凹槽(9)内,其所述的外置拉杆(3)固定在箱体(1)底部的中间位置,其所述的万向轮(5)固定在靠箱盖(2)一侧的两端,其所述的支撑万向轮(6)固定在靠外置拉杆(3)一侧的两端;其所述的箱盖(2)为硬性结构;其所述的支撑万向轮(6)较万向轮(5)而言,多了支撑机构(4),其所述的支撑机构(4)的厚度等于旋转支撑挂钩(7)的厚度,大于外置拉杆(3)的厚度。

2.如权利要求1所述的一种长途旅行箱,其特征在于,其所述的旋转支撑挂钩(7)往下旋转到底,紧靠箱体(1)的底部时,其上方的缺口(8)可做挂钩使用。

3.如权利要求2所述的一种长途旅行箱,其特征在于,其所述的箱体(1)被平放时,其所述的储物槽(13)会和盖布之间的开口朝上,拉开拉链,可作为储物袋使用。
