专利号: 2017102370098
申请人: 重庆市永川区植成家俱厂
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

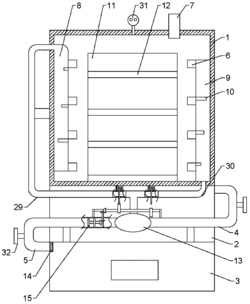

1.家具板材干燥窑,包括窑体、锅炉、炉灶、蒸汽管、烟气管和若干喷头,窑体的顶部开设有排气管,其特征在于:窑体的内壁上设有第一输气管和第二输气管,喷头连通在第一输气管和第二输气管上,窑体内设置有干燥架,干燥架包括若干储物层,第一输气管和第二输气管上的喷头均朝向储物层,锅炉设于窑体的正下方,炉灶设于锅炉的下方,蒸汽管的一端与锅炉连通,蒸汽管的另一端连通有混合仓,烟气管的一端与炉灶连通,烟气管的另一端也与混合仓连通,烟气管内设置有叶轮,叶轮同轴相连有第一锥齿轮,第一锥齿轮啮合有第二锥齿轮,第二锥齿轮同轴相连有第三锥齿轮,第三锥齿轮啮合有第四锥齿轮,第四锥齿轮连接有转轴,转轴上连接有第一凸轮和第二凸轮,第一凸轮和第二凸轮的突出部交错,混合仓上连通有三通管,三通管包括一个进口和两个出口,进口与混合仓连通,一个出口连通有第一闸阀,另一个出口连通有第二闸阀,第一闸阀和第二闸阀均包括横管,横管内滑动连接有闸板,闸板贯穿横管的横截面,闸板的一端与横管之间连接有弹性件,闸板的另一端连接有顶针,第一闸阀的顶针与第一凸轮配合设置,第二闸阀的顶针与第二凸轮配合设置,闸板远离弹性件的一侧开设有通孔,第一闸阀连通有第一进气管,第二闸阀连通有第二进气管,第一进气管与第一输气管的上端连通,第二进气管与第二输气管的下端连通。

2.根据权利要求1所述的家具板材干燥窑,其特征在于:所述第一输气管和第二输气管的内壁上设置有若干挡板,所述挡板设置在相邻两个喷头之间,所述挡板的长度沿着混合气流流动的方向逐渐变大。

3.根据权利要求2所述的家具板材干燥窑,其特征在于:所述蒸汽管和烟气管位于混合仓内的端口处于一条直线上。

4.根据权利要求3所述的家具板材干燥窑,其特征在于:所述蒸汽管、烟气管、窑体、第一进气管和第二进气管上均设置有保温物。

5.根据权利要求4所述的家具板材干燥窑,其特征在于:所述窑体上设置有温湿度检测仪,所述蒸汽管和烟气管上均设置有调节蒸汽和烟气流量的第三闸阀。

6.根据权利要求5所述的家具板材干燥窑,其特征在于:所述烟气管与炉灶的连接处设置有过滤网。
