专利号: 2017102105092
申请人: 台州航权机械科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-23
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

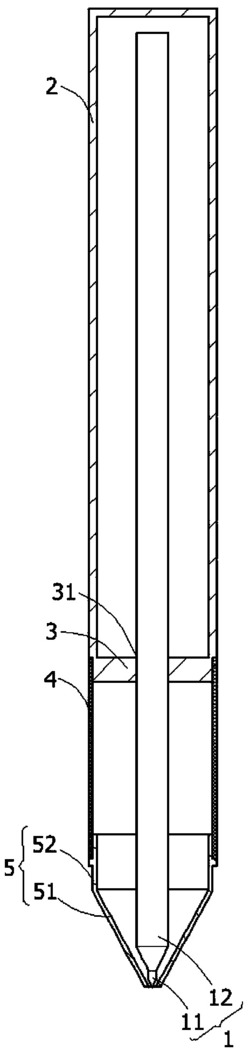

1.一种防摔笔,其特征在于:所述防摔笔包括笔芯、笔杆、限位部、夹持部和限位盖;所述笔杆为一端封闭的空心杆体;所述限位部设置在所述笔杆内与所述笔杆固定连接;所述限位部上开设有导向孔,所述导向孔的直径与所述笔芯的外径匹配,使所述笔芯能够在所述导向孔内自由滑动;所述夹持部为由软性橡胶材料制成的筒体,所述夹持部一端与所述笔杆连接,另一端与所述限位盖连接;所述限位盖包括空心圆台部和圆筒部;所述圆筒部一端与所述夹持部连接,另一端与所述空心圆台部的大径端连接;所述空心圆台部小径端的内孔大小与所述笔芯的笔尖外径大小匹配;

所述笔芯设置在所述笔杆内,所述笔芯上笔尖与墨水管的连接部位呈圆台状,所述笔芯上笔尖与墨水管连接部位的锥角与所述空心圆台部内腔的锥角匹配;

在所述夹持部不受外力的状态下,在轴向方向上,所述笔芯的长度小于所述笔杆的中空腔、所述夹持部、所述限位盖三者长度之和;

在所述夹持部受到夹持力的状态下,所述笔芯的长度大于所述笔杆的中空腔、所述夹持部、所述限位盖三者长度之和。

2.如权利要求1所述的防摔笔,其特征在于:所述导向孔、所述夹持部、所述空心圆台部同轴。

3.如权利要求1所述的防摔笔,其特征在于:在所述夹持部受到书写夹持力的状态下,所述笔芯的长度大于所述笔杆的中空腔、所述夹持部、所述限位盖三者长度之和。

4.如权利要求1所述的防摔笔,其特征在于:所述圆筒部与所述空心圆台部螺纹连接。

5.如权利要求1所述的防摔笔,其特征在于:所述笔杆的封闭端设置有端盖,所述端盖与所述笔杆杆身螺纹连接。

6.如权利要求1所述的防摔笔,其特征在于:所述夹持部的两端分别与所述笔杆、所述圆筒部粘合。

7.如权利要求1所述的防摔笔,其特征在于:所述限位部设置在所述笔杆上与封闭端相对的另一端。
