专利号: 2017101881819
申请人: 浙江迪诺自控阀门有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

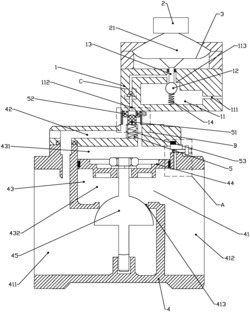

1.一种先导式声波控制阀,包括第一阀体,所述的第一阀体内设置有第一流道、第一阀芯及执行机构,所述的第一流道设置有与流动介质源相衔接的第一介质进口及供流动介质流出的第一介质出口,所述的第一流道位于第一介质进口及第一介质出口之间设置有与第一阀芯密封配合的第一密封口,所述的执行机构驱动第一阀芯与第一密封口贴合或远离,其特征在于:所述的执行机构包括声波发生器、膜片及第一联动杆,所述的声波发生器与膜片之间设置有声波腔,所述的第一联动杆一端固定于膜片,另一端与第一阀芯联动设置,所述的声波发生器产生的声波使膜片产生与第一阀芯移动方向相同的高频振动,从而带动与第一联动杆联动的第一阀芯移动;

所述的第一流道位于第一阀芯相对第一联动杆的另一侧设置有将第一阀芯向第一密封口复位的复位弹簧;

所述的第一阀芯呈球体状;

所述的声波发生器上设置有接收无线控制信号的信号接收装置;

还包括第二阀体,所述的第二阀体内设置有第二流道、先导通道、联动腔、联动件及第二阀芯,所述的联动件与第二阀芯联动设置,所述的联动件滑移于联动腔并将联动腔分隔为第一腔及第二腔,所述的第二流道设置有与流动介质源相衔接的第二介质进口及供流动介质流出的第二介质出口,所述的第二流道位于第二介质进口及第二介质出口之间设置有与第二阀芯密封配合的第二密封口,所述的先导通道一端与第二介质进口相联通,另一端与联动腔相联通,所述的先导通道与联动腔的衔接处设置有由第一介质出口的介质控制的通断机构,所述的通断机构包括活动密封件、固定密封件、密封件移动腔及密封件弹簧,所述的活动密封件与固定密封件呈相抵密封配合,所述的活动密封件沿密封件移动腔往复移动,所述的密封件弹簧设置于密封件移动腔并将活动密封件向固定密封件复位,所述的第一介质出口的介质将活动密封件向远离固定密封件的方向挤压;当密封件弹簧在活动密封件无第一介质出口的介质作用时,挤压活动密封件与固定密封件抵配,构成先导通道与联动腔的切断;当第一介质出口的介质流出并挤压活动密封件时,活动密封件远离固定密封件,构成先导通道与联动腔的联通,先导通道及第一流道的介质进入第一腔,从而带动联动件移动,即控制第二阀芯靠近或远离第二密封口;

所述的第二阀体设置有第一调压机构,所述的第一调压机构包括第一调压通道、第一调压螺栓及第一调压密封件,所述的第一调压通道一端与第一腔联通,另一端与第二腔联通,所述的第一调压螺栓与第二阀体螺纹配合,所述的第一调压螺栓一端位于第二阀体外作为第一旋转操作端,另一端位于第一调压通道内作为第一间隙调节端,所述的第一调压密封件安装于第一间隙调节端,所述的第一调压密封件随第一调压螺栓移动调节第一调压通道的截面被阻挡面积;

所述的第二阀体设置有第二调压机构,所述的第二调压机构包括第二调压通道、第二调压螺栓及第二调压密封件,所述的第二调压通道一端与第一腔联通,另一端与第一介质出口联通,所述的第二调压螺栓与第二阀体螺纹配合,所述的第二调压螺栓一端位于第二阀体外作为第二旋转操作端,另一端位于第二调压通道内作为第二间隙调节端,所述的第二调压密封件安装于第二间隙调节端,所述的第二调压密封件随第二调压螺栓移动调节第二调压通道的截面被阻挡面积;

所述的第一流道位于第一介质出口设置有止回机构,所述的止回机构包括止回腔、止回钢珠及止回弹簧,所述的止回腔设置于第一流道,所述的止回钢珠沿止回腔移动,所述的止回弹簧将止回钢珠向与介质流动相反的方向复位,所述的止回腔设置有与止回钢珠密封配合的止回密封口。
