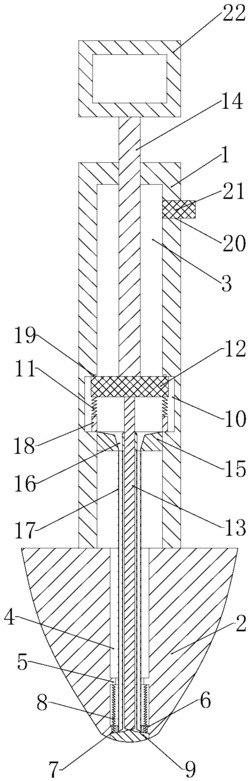

1.一种果树用施肥装置,其特征在于:包括铁锹柄(1)、连接于铁锹柄(1)底端的铁锹(2)、可与铁锹(2)配合且可与铁锹(2)相分离的铁锹尖端部(9);
铁锹柄(1)具有中空的第一容纳腔(3),铁锹(2)具有中空的第二容纳腔(4),第二容纳腔(4)的上端贯穿铁锹(2)的上端部与第一容纳腔(3)连通,第二容纳腔(4)的下端贯穿铁锹(2)的下端部;
第二容纳腔(4)的内壁面外凸形成有连接环(5)和位于连接环(5)下方的定位环(6),定位环(6)上设置有若干个贯穿其上下端面的通口(7),第二容纳腔(4)内还设置有若干个数量与通口(7)相对应的第一弹性件(8),若干个第一弹性件(8)的上端均与连接环(5)相连,若干个第一弹性件(8)的下端分别穿过若干个通口(7)与铁锹尖端部(9)相连,若干个第一弹性件(8)作用于铁锹尖端部(9),使得:铁锹尖端部(9)与定位环(6)相抵接,且铁锹尖端部(9)封闭通口(7)的下端开口;
第一容纳腔(3)的内壁面内凹形成有容纳槽(10),容纳槽(10)内设置有第二弹性件(11)和宽度大于第一容纳腔(3)截面宽度且可相对容纳槽(10)上下移动的滑块(12),第二弹性件(11)的下端与容纳槽(10)的槽壁相连,第二弹性件(11)的上端与滑块(12)相连,第二弹性件(11)作用于滑块(12),使得:滑块(12)与容纳槽(10)内壁的上端部相抵接;
滑块(12)的下端连接有可向下作用于铁锹尖端部(9)的顶杆(13);
还包括驱动杆(14),驱动杆(14)的下端贯穿铁锹柄(1)的上端部并可向下作用于滑块(12),驱动杆(14)与铁锹柄(1)螺纹连接。
2.根据权利要求1所述的一种果树用施肥装置,其特征在于:所述第一容纳腔(3)内还安装有位于所述容纳槽(10)下方的密封盘(15),密封盘(15)的环面与第一容纳腔(3)的内壁面密封连接,密封盘(15)上设置有若干个贯穿其上下端面的通孔(16),密封盘(15)的下端面连接有若干个与通孔(16)连通的导流管(17)。
3.根据权利要求2所述的一种果树用施肥装置,其特征在于:所述通孔(16)的上端开口大且下端开口小,通孔(16)的孔径由靠近其上端开口的区域向远离其上端开口的区域逐步变小。
4.根据权利要求1所述的一种果树用施肥装置,其特征在于:所述容纳槽(10)内固连有若干个竖直设置的限位柱(18)。
5.根据权利要求4所述的一种果树用施肥装置,其特征在于:所述第二弹性件(11)的数量与所述限位柱(18)的数量相适应。
6.根据权利要求1所述的一种果树用施肥装置,其特征在于:所述容纳槽(10)内壁的上端部设置有可与所述滑块(12)相抵接的密封圈(19)。
7.根据权利要求1所述的一种果树用施肥装置,其特征在于:所述铁锹柄(1)上开设有与所述第一容纳腔(3)连通的注入口(20),注入口(20)位于所述滑块(12)的上方,注入口(20)处设置有可封闭注入口(20)的堵头(21)。
8.根据权利要求1~7中任意一项所述的一种果树用施肥装置,其特征在于:所述驱动杆(14)的上端设置有挂环(22)。
