专利号: 2017100794654
申请人: 蒙城县立至信安全技术咨询服务有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-11-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

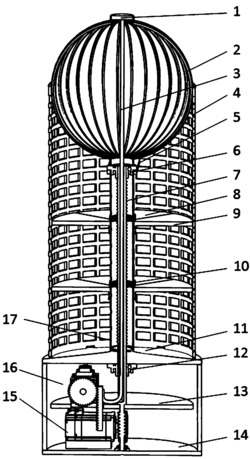

1.一种玉米棒栈子,包括顶盖、雨雪传感器、遮雨装置、拉杆、栈子、连接板、第一底座、丝杠、移动板、固定板、丝杠螺母、底盘、第二底座、转动盘、底架、驱动装置、外壳、内桶、控制器、电源、第三底座,其特征在于:顶盖固定在遮雨装置上端,雨雪传感器固定在顶盖上,遮雨装置下端固定在第一底座上,第一底座分别与丝杠上端、内桶上端配合,连接板将第一底座与栈子固定在一起,丝杠与丝杠螺母配合,丝杠螺母上加工有圆环孔,圆环孔与内桶相配合,丝杠螺母圆孔与移动板圆孔相配合,丝杠螺母与移动板两者通过螺栓固定在一起,固定板圆孔与内桶圆孔相配合,固定板与内桶通过螺钉固定在一起,内桶下端与底盘固定在一起,底盘上加工有底盘圆孔,丝杠下端穿过底盘圆孔与转动盘固定在一起,丝杠通过第二底座与底盘转动配合;驱动装置包括齿轮、齿条、第一步进电机、第二步进电机、蜗轮和蜗杆,第一步进电机固定在转动盘上,齿轮与第一步进电机转轴配合,齿轮与齿条相配合,第二步进电机固定在底架上,第二步进电机转轴与蜗轮相配合,蜗轮与蜗杆相配合,蜗杆上端与丝杠下端固定在一起,蜗杆下端通过第三底座固定在底架上,拉杆上端固定在顶盖上,下端与齿条固定在一起,电源和控制器固定在转动盘上,外壳上端与底盘配合,外壳下端与底架配合,将底盘与底架之间封闭。

2.根据权利要求1所述一种玉米棒栈子,其特征在于:所述遮雨装置包括遮雨环、收缩杆、下支架、上支架和防水布,下支架固定在第一底座上,上支架与顶盖相连接,收缩杆分别与上、下支架轴连接,收缩杆外层覆盖一层防水布,在防水布的外面有一圈遮雨环。

3.根据权利要求2所述一种玉米棒栈子,其特征在于:所述收缩杆为黑铁丝。

4.根据权利要求1所述一种玉米棒栈子,其特征在于:所述栈子上加工有大小相同的方格,方格的周长小于最小玉米棒的直径,栈子下端加工有排水孔。

5.根据权利要求1所述一种玉米棒栈子,其特征在于:所述丝杠为上段为带螺纹的丝杠,下段为光轴,丝杠为空心轴,下端开有长方槽,拉杆上端与顶盖固定连接,拉杆从丝杠中穿过,拉杆下端从长方槽中伸出与齿条固定在一起。

6.根据权利要求1或5所述一种玉米棒栈子,其特征在于:所述拉杆为J形。

7.根据权利要求1所述一种玉米棒栈子,其特征在于:所述底盘为圆形凸台,其顶面加工有底盘圆凸台,底盘圆凸台加工有外螺纹,其与内桶上的内桶内螺纹相配合。

8.根据权利要求1所述一种玉米棒栈子,其特征在于:所述移动板为四分之一圆的扇形,其内径下端面加工有移动板圆弧板,移动板圆弧板的半径R2与内桶的半径R相同;所述固定板为四分之一圆的扇形,其内径下端面加工有固定板圆弧板,固定板圆弧板的半径R1与内桶的半径R相同,固定板与移动板间隔安装,共同组成一个完整的圆。

9.根据权利要求1或7所述一种玉米棒栈子,其特征在于:所述内桶上对称加工有多个等间距的内桶圆孔。
