专利号: 2017100668613
申请人: 新昌县屹然智能科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

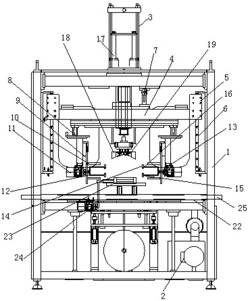

1.一种椰子端部表壳去除设备,其特征在于:包括机架、设置在机架下部的液压结构、连接液压结构的伸缩气缸组以及设置在机架上部的椰子去棕壳结构,所述的椰子去棕壳结构包括:连接液压结构的主体驱动气缸、连接主体驱动气缸并设置在机架中主架伸缩结构、连接在主架伸缩结构中的一组侧端去壳装置、设置在机架中的横向压紧结构以及椰子固定模具;

所述的主架伸缩结构包括设在机架中的连接座,在连接座上端部连接主体驱动气缸输出端,在连接左、右端部设置一组垂直滑座,垂直滑座与设置在机架内设置的垂直滑轨上;

所述的连接座与机架之间设置限位伸缩杆;

所述的侧端去壳装置包括连接在连接座下部的横向驱动座,在横向驱动座的下部设置垂直驱动座,在垂直驱动座末端设有刀具限位块,在刀具限位块的左侧端连接刀具驱动电机,在刀具限位块的左侧端连接椰子端部切割刀具;

所述的椰子端部切割刀具包括连接刀具驱动电机输出端的“[”型架,在“[”型架的左侧中心位置设有连接键槽,在“[”型架的分叉端部设有端面切分刀具组,所述的端面切分刀具组包括上刀座、下刀座以及设置在上刀具座、下刀座上设有斜角切割刀。

2.根据权利要求1所述的椰子端部表壳去除设备,其特征在于:所述的横向压紧结构包括设置在连接座上部的压紧气缸,在压紧气缸下部连接压紧座,在压紧刀座中设有压紧刀,在压紧刀的刃口部呈内弧形,在压紧刀中设有与压紧气缸联动的一组压紧柱。

3.根据权利要求1所述的椰子端部表壳去除设备,其特征在于:所述的椰子固定模具包括设置在机架中的工作台,在工作台上设有带有凹形的椰子固定座,在椰子固定座中旋转电机驱动的一组滚轴,所述的旋转电机设置在工作台下部,在椰子固定座平行位置的工作台上设有废料传输履带。
