专利号: 2017100393729
申请人: 闫书成
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

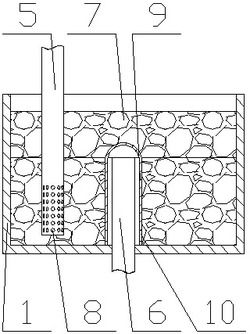

1.具有清洗介质功能的气体净化系统,其特征在于:包括容器(1),所述容器(1)的上部为敞口结构,所述容器(1)内设有倒虹吸排水装置,所述容器(1)内填充有颗粒介质(7),还包括与风机连通的管道A(5),所述管道A(5)的一端埋入颗粒介质(7)内,所述管道A(5)位于颗粒介质(7)内的管壁上设有多个气孔(8),所述气孔(8)的尺寸小于颗粒介质(7)的尺寸,所述气孔(8)的所在高度低于倒虹吸排水装置控制的容器(1)内的最高水位;

所述颗粒介质(7)为疏松多孔的颗粒物;

所述倒虹吸排水装置包括向上穿过容器(1)底部的排水管(6),所述排水管(6)的顶部罩设有罩盖(9),所述罩盖(9)的盖口向下,并且罩盖(9)的下部设有多个通液口(10),所述罩盖(9)与排水管(6)的上管口之间设有间隙,所述倒虹吸排水装置控制的容器(1)内的最高水位为排水管(6)的上管口的所在高度,倒虹吸排水装置控制的容器(1)内的最低水位为罩盖(9)下部的通液口(10)的所在高度。

2.如权利要求1所述的具有清洗介质功能的气体净化系统,其特征在于:所述颗粒介质(7)为陶砬或者火山岩颗粒。

3.如权利要求1所述的具有清洗介质功能的气体净化系统,其特征在于:所述容器(1)的敞口通过盖板密封,所述管道A(5)的一端穿过容器(1)或盖板埋入颗粒介质(7)内,所述容器(1)或盖板上、位于颗粒介质(7)上方的位置处设有管道B(12),所述管道B(12)将外界气体与容器(1)内的颗粒介质(7)连通。

4.如权利要求1所述的具有清洗介质功能的气体净化系统,其特征在于:所述容器(1)的敞口通过盖板密封,所述管道A(5)的一端穿过容器或盖板埋入颗粒介质(7)内,还包括管道C(11),所述管道C(11)的一端穿过容器或盖板埋入颗粒介质(7)内,所述管道C(11)位于颗粒介质(7)内的管壁上同样设有多个气孔(8)。

5.如权利要求4所述的具有清洗介质功能的气体净化系统,其特征在于:所述管道C(11)的气孔(8)的尺寸、数量和高度分别与管道A(5)的气孔(8)匹配。

6.如权利要求4所述的具有清洗介质功能的气体净化系统,其特征在于:所述管道A(5)和管道C(11)分设于容器(1)内的两端。

7.如权利要求1所述的具有清洗介质功能的气体净化系统,其特征在于:通液口(10)的尺寸小于颗粒介质(7)的尺寸。

8.具有清洗介质功能的气体净化系统,其特征在于:包括容器(1),所述容器(1)的上部为敞口结构,所述容器(1)内设有倒虹吸排水装置,所述容器(1)内填充有颗粒介质(7),还包括与风机连通的管道A(5),所述管道A(5)的一端埋入颗粒介质(7)内,所述管道A(5)位于颗粒介质(7)内的管壁上设有多个气孔(8),所述气孔(8)的尺寸小于颗粒介质(7)的尺寸,所述气孔(8)的所在高度低于倒虹吸排水装置控制的容器(1)内的最高水位;

所述颗粒介质(7)为疏松多孔的颗粒物;

所述倒虹吸排水装置包括排水管(6’),所述排水管(6’)的一端位于容器(1)内,排水管(6’)的另一端向外穿出容器(1),并且排水管(6’)的另一端低于排水管(6’)位于容器(1)内的一端;所述排水管(6’)设有倒“U”形结构,所述倒虹吸排水装置控制的容器(1)内的最高水位位于排水管(6’)的倒“U”形结构弯折处顶部的下侧管壁所在高度,倒虹吸排水装置控制的容器(1)内的最低水位为排水管(6’)位于容器(1)内一端的所在高度。
