专利号: 2016112374917
申请人: 浙江优傲智能科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

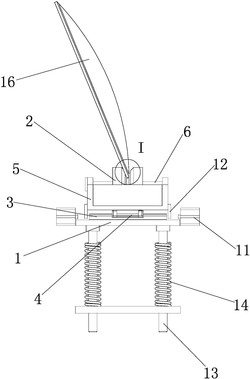

1.一种盘形件边缘的涂胶装置,其特征在于,它包括支座(1)以及设置在支座(1)上的两涂胶头(2),涂胶头(2)一侧面为涂胶面(8),两涂胶面(8)面对面设置,两涂胶面(8)之间设有供盘形件(16)边缘插入的涂胶间隙(9),两涂胶面(8)分别与盘形件(16)边缘对应侧的面接触且两涂胶面(8)上均设有胶水(10),涂胶时转动盘形件(16),所述的涂胶装置还包括水平补偿机构和竖直补偿机构,水平补偿机构能带动两涂胶头(2)同步沿上述涂胶间隙(9)宽度方向水平来回移动,竖直补偿机构能带动两涂胶头(2)同步上下来回升降,所述的水平补偿机构包括水平滑动设置在支座(1)上的支架(5),两涂胶头(2)均设置在该支架(5)上且与支架(5)同步移动,盘形件(16)转动过程中其边缘的不规则凹凸通过对涂胶头(2)产生的作用力能驱使支架(5)相对支座(1)沿上述涂胶间隙(9)宽度方向水平滑动,所述的支座(1)上还设有复位机构,该复位机构包括两个分别设置在支架(5)两侧的气缸(11),两个气缸(11)相对设置,通过气缸(11)的活塞杆端部推动支架(5)沿滑轨(3)移动能使上述涂胶头(2)复位至初始位置,所述的竖直补偿机构包括竖直设置在支座(1)底部的至少两个导向杆(13)以及套设在导向杆(13)上的弹簧(14),弹簧(14)与导向杆(13)一一对应设置,弹簧(14)的下端固定在涂胶设备机架上或其他固定座上,涂胶设备机架或其他固定座上开设有与导向杆(13)一一对应的导向孔,支座(1)能随导向杆(13)上下升降,涂胶时,弹簧(14)处于压缩状态。

2.根据权利要求1所述的一种盘形件边缘的涂胶装置,其特征在于,所述的涂胶头(2)上设有海绵层(7),海绵层7一侧面为上述涂胶面(8)。

3.根据权利要求1或2所述的一种盘形件边缘的涂胶装置,其特征在于,所述的两个涂胶头(2)之间的间距可调。

4.根据权利要求1或2所述的一种盘形件边缘的涂胶装置,其特征在于,所述的水平补偿机构还包括固定设置在上述支架(5)底部的滑块(4)以及固定在上述支座(1)上的滑轨(3),滑块(4)滑动设置在滑轨(3)上。

5.根据权利要求1或2所述的一种盘形件边缘的涂胶装置,其特征在于,所述的支架(5)呈盒状,该支架(5)上部开口,内部设有放置胶水(10)的空间,一转轴(6)水平转动设置在该支架(5)上,上述涂胶头(2)面对面同心套在该转轴(6)上,转轴(6)的轴向与支架(5)的滑动方向一致,位于转轴(6)下方的涂胶面(8)浸在支架(5)内部的胶水(10)内,盘形件(16)转动时通过摩擦力带动两涂胶头(2)转动。
