专利号: 2016112207647
申请人: 重庆重玻节能玻璃有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

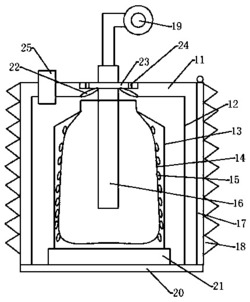

1.一种玻璃瓶退火炉,包括退火炉和工作台,其特征在于,所述退火炉罩在工作台外,所述工作台上设有玻璃瓶,所述玻璃瓶内设有气囊,所述气囊的外表面上设有凸起,所述退火炉上端安装有双向导流风扇,所述双向导流风扇包括从下至上依次设置的前扇叶和后扇叶,所述双向导流风扇的中部穿设有金属制成的导气管,所述导气管的上端连接有鼓风机,所述导气管的下端伸入气囊内,所述退火炉外壁缠绕有电线圈,所述退火炉内设有导流罩,导流罩位于玻璃瓶外侧,所述退火炉内还设有罩底。

2.如权利要求1所述的一种玻璃瓶退火炉,其特征在于,所述双向导流风扇的前扇叶和后扇叶均至少为三个。

3.如权利要求2所述的一种玻璃瓶退火炉,其特征在于,所述凸起的形状为光滑曲面状,所述凸起的材质为锌金属。

4.如权利要求3所述的一种玻璃瓶退火炉,其特征在于,所述退火炉上设有烟囱。

5.如权利要求4所述的一种玻璃瓶退火炉,其特征在于,所述导流罩与退火炉的炉体之间设有保温层。

6.如权利要求5所述的一种玻璃瓶退火炉,其特征在于,所述气囊上设有若干排气孔,所述排气孔的直径为1mm。

7.如权利要求6所述的一种玻璃瓶退火炉,其特征在于,所述后扇叶上安装有平衡螺母。
