簧片夹具
¥6000
专利号: 2016111237522
申请人: 广东天机工业智能系统有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

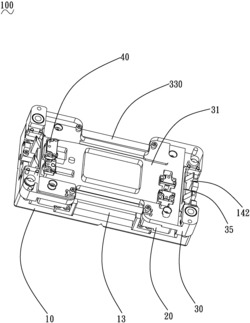

1.一种簧片夹具,用于将手机后壳的簧片夹紧,其特征在于,所述簧片夹具包括底座、设于所述底座上的浮动板、覆盖于所述底座上的盖板以及安装在所述盖板上的簧片压头;

所述簧片压头包括滑座、安装在所述滑座上的上盖以及设于所述滑座内的压紧滑块;所述滑座设有安装槽以安装所述压紧滑块;所述压紧滑块包括至少一定位部及压紧弹簧,所述压紧弹簧的一端部嵌设于所述压紧滑块内,所述压紧弹簧的另一端部与所述上盖抵接;所述定位部的端部与手机后壳的簧片抵接,所述压紧弹簧配合所述定位部以使所述压紧滑块在所述滑座内上下弹性滑动;所述底座包括若干固定柱、若干底座弹簧、底座把手以及安装座;所述安装座自所述底座的两端部向外、向上延伸设置,所述安装座与所述底座形成容置腔以供浮动板放置;所述安装座上设有导向圆销、导向菱销及若干自动锁扣,所述导向圆销、导向菱销分别沿所述安装座的周缘间隔分布设置,所述导向菱销配合所述导向圆销共同用于所述浮动板的导入定位。

2.根据权利要求1所述的簧片夹具,其特征在于,所述定位部自所述压紧滑块向外、向下延伸并形成弧形设置,所述定位部的端部为平整面,以使所述压紧滑块与手机后壳的簧片贴合。

3.根据权利要求1所述的簧片夹具,其特征在于,所述自动锁扣包括卡扣部及限位部;

所述卡扣部具有倒钩,用于与所述浮动板卡合;所述卡扣部的顶端形成凸缘,所述凸缘背向卡扣部形成倾斜面并配合所述倒钩扣合,以使所述盖板滑入所述卡扣部与所述底座贴合;

所述限位部设置在所述卡扣部的后侧。

4.根据权利要求3所述的簧片夹具,其特征在于,所述盖板包括抵接部及设于所述抵接部两端部的卡合部;所述卡合部自所述抵接部向外、向下延伸设置,所述卡合部上设有卡合条,所述卡合条的底面为楔面,以使所述卡合部滑入所述卡扣部内并形成卡接。

5.根据权利要求4所述的簧片夹具,其特征在于,所述抵接部的底面为平整面,用于与手机后壳的侧边抵接;所述抵接部上设有若干的安装口、安装柱以及盖板把手,所述安装口均匀分布在所述抵接部的两端部,所述安装柱沿所述安装口的周缘分布设置,所述安装柱配合所述安装口共同用于所述簧片压头的安装;所述盖板把手用于所述盖板的抓取。

6.根据权利要求1所述的簧片夹具,其特征在于,所述固定柱均匀分布在所述底座的两端部上,所述固定柱上设有直线轴承,所述直线轴承配合所述固定柱共同套设于所述浮动板内,以使所述浮动板在所述固定柱上纵向推移;所述底座弹簧与所述固定柱相邻间隔设置,所述底座弹簧的一端部嵌于所述底座内、所述底座弹簧的另一端部与所述浮动板抵接;

所述底座把手设置在所述底座的两侧,用于所述底座的抓取。

7.根据权利要求6所述的簧片夹具,其特征在于,所述浮动板包括定位销、定位柱以及固定部,所述固定部自所述浮动板的两端部向外、向上延伸设置,所述固定部安装在所述固定柱上,以使所述浮动板在所述固定柱及底座弹簧上下浮动;所述固定部上设有若干固定块,所述固定块具有条形槽,所述条形槽用于所述固定块在所述浮动板上的位置调整;所述定位销设于所述浮动板的一端部,所述定位柱设于所述浮动板的另一端部,所述定位销配合所述定位柱共同用于固定手机后壳。

8.根据权利要求7所述的簧片夹具,其特征在于,所述盖板上设有散热口及定位销容置腔,所述定位销容置腔用于容置所述定位销,所述散热口配合所述盖板以供手机后壳内通风散热。

9.根据权利要求1所述的簧片夹具,其特征在于,所述自动锁扣为弹性材料制成。
