专利号: 2016111084955
申请人: 安徽理工大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

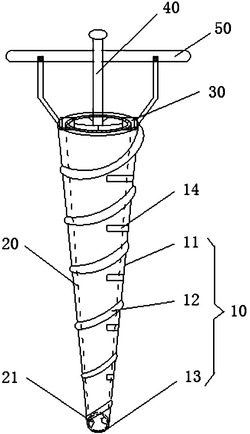

1.一种原状土采样装置,其特征在于,包括:

外筒,包括筒体和在所述筒体的外壁上设置的螺旋刀片,所述筒体的下端口设有切刀,所述筒体的上端口为取样筒安装口;

取样筒,与所述外筒同轴设置,并且相对于所述外筒能够自由转动,所述取样筒的下端口为土样进口;

锁定机构,设置在所述外筒上,用于将所述取样筒锁定在所述外筒中;

压杆,设置在所述取样筒的顶部,与所述取样筒同步转动;

驱动机构,用于驱动所述外筒旋转,其中,所述外筒的切刀在所述外筒旋转时用于对泥土切割以形成圆柱状土样,所述取样筒用于容纳所述圆柱状土样,所述螺旋刀片在所述外筒旋转时向泥土深处掘进,所述取样筒的内周壁上设有弹性止回片,

所述取样筒包括第一半筒体和第二半筒体。

2.根据权利要求1所述的原状土采样装置,其特征在于,所述取样筒的内壁自下而上依次为第一光滑壁面段、粗糙壁面段和第二光滑壁面段,其中,所述第一光滑壁面段的轴向长度为2cm‑4cm,所述粗糙壁面段的轴向长度为3‑6cm,所述取样筒内径为20~35mm。

3.根据权利要求1所述的原状土采样装置,其特征在于,所述锁定机构包括在所述筒体的上端设置的压块,用于锁定所述取样筒的上端面。

4.根据权利要求1所述的原状土采样装置,其特征在于,所述驱动机构为与所述外筒固定连接的杆架。

5.根据权利要求1所述的原状土采样装置,其特征在于,所述外筒和所述取样筒上分别设有取样刻度。

6.根据权利要求1所述的原状土采样装置,其特征在于,所述取样筒和所述外筒的筒体均为不锈钢筒体。
