专利号: 2016111005667
申请人: 深圳市麦澜创新科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

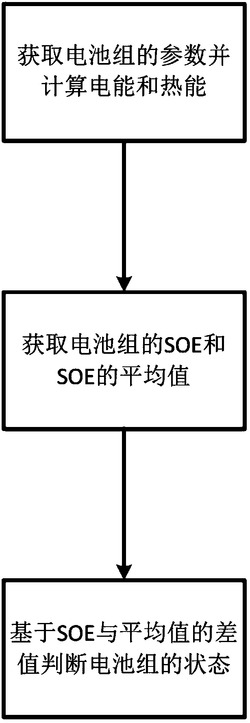

1.一种并联电池组故障检测方法,其特征在于,包括以下步骤:获取一个电池组平均温度T;

根据下列公式计算该电池组释放的电能Ew和电池的产热率Eq;

Ew=∫I(t)*U(t)dt,

式中I(t)和U(t)分别为t时,电池组的电流和总电压的值,I,Eoc和U分别为电池组的电流,开路电压和端电压, 为熵变温度系数;

计算电池组释放的电能Ew与电池的产热率Eq的和值e(t),标记e(t)为电池实时能量值,累计e(t)得到电池已释放能量值E;

计算E与电池组的总能量值的比值,标记该比值为SOE;

计算待检测的所有电池组的SOE的平均值,设置该平均值为判断阈值,基于判断阈值判断电池组的状态。

2.根据权利要求1所述的一种并联电池组故障检测方法,其特征在于,根据下列数学模型计算开路电压Eoc;

Eoc=E-k0/SOC-k1*SOC+k2*ln(SOC)+k3*ln(1-SOC),式中E、K0、K1、K2和K3为预设的常数。

3.根据权利要求2所述的一种并联电池组故障检测方法,其特征在于,基于安时积分法获取SOC。

4.根据权利要求2所述的一种并联电池组故障检测方法,其特征在于,所述数学模型由若干经验模型组成,包括:Eoc=E-K/SOC;Eoc=E-K*SOC;Eoc=E+K*ln(SOC)+K`*ln(1-SOC);

其中E、K、K`为不确定的模型参数;

结合该三个模型并求平均值,输出Eoc=E-k0/SOC-k1*SOC+k2*ln(SOC)+k3*ln(1-SOC),所述E、K0、K1、K2和K3为基于开路电压测试的结果以最小二乘法拟合得到的常数。

5.根据权利要求1所述的一种并联电池组故障检测方法,其特征在于,基于判断阈值判断电池组的状态的步骤包括:计算单个电池组的SOE与判断阈值的差值,计算该差值与判断阈值的比值,基于该比值的大小输出对应的处理信号。
