专利号: 2016110666107
申请人: 重庆科技学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

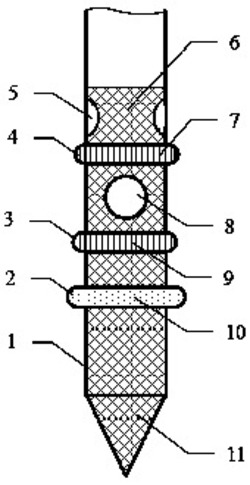

1.一种复合包芯静电纺丝喷头的使用方法,使用的喷头由内管(1)和外管(12)组成,内管(1)的端头封闭,管头(11)呈H4高的尖锥形,在距离封闭的管头(11)底边H3尺寸的地方,加工有一个反相均液环(2),在距离反相均液环(2)H2尺寸的地方,加工有一个小均液环(3),在距离小均液环(3)H1尺寸的地方,加工有一个大均液环(4);在距离大均液环(4)上方h尺寸的地方,加工有2个对称的上贯通口(5),2个对称的上贯通口(5)共同形成横向贯通内管(1)内径,且垂直内管(1)轴向的通孔;在距离大均液环(4)下方h尺寸的地方,加工有2个对称的下贯通口(8),2个对称的下贯通口(8)共同形成横向贯通内管(1)内径,且垂直内管(1)轴向的一个通孔;2个对称的上贯通口(5)的方向与2个对称的下贯通口(8)的方向,呈十字对称排布;从上贯通口(5)上部平齐线开始的内管(1)表面,一直到管头(11)的表面,均加工有与内管(1)溶液相浸润的管体处理表面(6);大均液环(4)和小均液环(3)的表面,都加工有与内管(1)里流动的溶液相浸润的大均液环处理表面(7)和小均液环处理表面(9),并具有向下引流作用的微纳米结构;反相均液环(2)的表面,加工有与外管(12)里流动的溶液相浸润的、与内管(1)里流动的溶液不相浸润的反相均液环处理表面(10),并只具有溶液涂覆的微纳米表面结构,没有向下引流的结构;其特征在于,使用方法如下:第一步,根据实验所用溶液的性质,用溶剂或去离子水清洗内管(1)和外管(12)外表面;再开通各管路的供液系统,用溶剂或去离子水清洗内管(1)外管(12)的内通道0.5h,烘干内管(1)和外管(12)待用;

第二步,安装好内管(1)和外管(12)的供液,先开通内管(1)的供液系统,待内管(1)的管头(11)有溶液滴落,并保持匀速滴落5min-8min,再开外管(12)的供液系统,待外管(12)的溶液包覆内管(1)的溶液,并在管头(11)有溶液滴落,保持匀速滴落5min-8min;或者,先开通外管(12)的供液系统,待外管(12)的溶液在管头(11)有溶液滴落,并保持匀速滴落

5min-8min,再开内管(1)的供液系统,待内管(1)的溶液被包覆在外管(12)的溶液里,并在管头(11)有溶液滴落,保持匀速滴落5min-8min;

第三步,设定接收距离为20cm 30cm,以电压12kv 20kv,外管(12)流速5 mL/h  15mL/~ ~ ~

h,内管(1)流速0.5mL/h 2 mL/h,开始通电纺丝;

~

第四步,纺丝结束后,重复步骤一,清洗内管(1)和外管(12),烘干待用。

2.根据权利要求1所述的一种复合包芯静电纺丝喷头的使用方法,其特征在于:所使用的喷头的上贯通口(5)的开口直径ϕ上与下贯通口(8)的开口直径ϕ下,之间尺寸关系是ϕ上=

1.5ϕ下 ;所述上贯通口(5)的下边到大均液环(4)的距离h=3ϕ上,下贯通口(8)的上下边到大均液环(4)和小均液环(3)的距离h=3 ϕ上;所述反相均液环(2)、小均液环(3)和大均液环(4)的厚度h1一致,h1= ϕ上。

3.根据权利要求1所述的一种复合包芯静电纺丝喷头的使用方法,其特征在于:所使用的喷头的大均液环(4)与小均液环(3)之间的距离H1 ≥5 ϕ上 ,小均液环(3)与反相均液环(2)之间的距离H2 ≥5(ϕ上+ ϕ下),反相均液环(2)到管头(11)底边的距离H3 =2(H1+ H2),管头(11)的尖角角度α= 60° 90°。

~

4.根据权利要求1所述的一种复合包芯静电纺丝喷头的使用方法,其特征在于:所使用的喷头的外管(12)的内径半径与内管(1)的外壁半径之差L0 ≥5ϕ上;反相均液环(2)半径与内管(1)的外壁半径之差L3 =0.5 ϕ上~ 4ϕ上;小均液环(3)外沿半径与内管(1)的外壁半径之差L2 = 0.5 ϕ下~ 2ϕ下;大均液环(2)外沿半径与内管(1)的外壁半径之差L1 =0.5 ϕ上~

2ϕ上;所述内管(1)伸出外管(12)的平口端的距离h0 = 2L0。
