专利号: 2016109994261
申请人: 承德石油高等专科学校
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

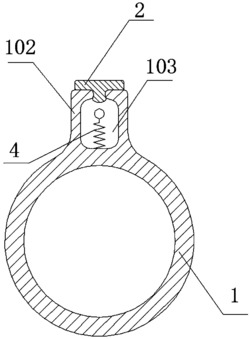

1.一种具有高泄漏监测精度的城市输水管道,包括输水管道(1),其特征在于,所述输水管道(1)上沿轴向设有条状凸起(102),所述条状凸起(102)沿长度方向开设有内槽(103),所述内槽(103)沿长度方向通过锁止卡件(2)封装,使所述条状凸起(102)内部形成封闭内腔;

所述内腔内沿输水管道(1)轴向穿设有分布式光纤(3),所述分布式光纤(3)通过多个分布于所述内腔内的弹性装置(4)与所述内腔侧壁连接。

2.根据权利要求1所述的具有高泄漏监测精度的城市输水管道,其特征在于,所述分布式光纤(3)为裸光纤、包层光纤、单模光纤、多模光纤中的任意一种。

3.根据权利要求1所述的具有高泄漏监测精度的城市输水管道,其特征在于,所述弹性装置(4)沿输水管道(1)轴向均匀分布于所述内腔内。

4.根据权利要求1所述的具有高泄漏监测精度的城市输水管道,其特征在于,所述弹性装置(4)为微弹簧,所述微弹簧的一端固定连接于靠近所述输水管道(1)一侧的内腔侧壁上,另一端为封闭的环状结构,所述分布式光纤(3)穿设于所述环状结构内。

5.根据权利要求1所述的具有高泄漏监测精度的城市输水管道,其特征在于,所述弹性装置(4)为柔性铰链,所述柔性铰链具有第一端部和第二端部,所述第一端部固定连接于靠近所述输水管道(1)一侧的内腔侧壁上,所述第二端部开设有与所述输水管道(1))轴向相平行的的孔,所述分布式光纤(3)穿设于所述孔内。

6.根据权利要求1所述的具有高泄漏监测精度的城市输水管道,其特征在于,所述输水管道(1)与所述条状凸起(102)为一体结构。

7.根据权利要求6所述的具有高泄漏监测精度的城市输水管道,其特征在于,所述锁止卡件(2)包括条状本体,以及设置于所述条状本体底部的第一凸条,所述第一凸条沿所述条状本体长度方向设置,所述第一凸条与所述内槽(103)的开口处紧密卡接。

8.根据权利要求6所述的具有高泄漏监测精度的城市输水管道,其特征在于,所述锁止卡件(2)包括条状本体,以及开设于条状本体底部的限位槽,所述限位槽沿所述条状本体(201)长度方向开设;

所述条状凸起(102)上、远离所述输水管道(1)的端部两侧侧壁分别向外横向延伸,形成第二凸条;

所述锁止卡件(2)盖合于所述条状凸起(102)上、远离所述输水管道(1)的端部,且所述第二凸条限位于所述限位槽内。

9.根据权利要求8所述的具有高泄漏监测精度的城市输水管道,其特征在于,所述第二凸条的表面为弧形结构,所述限位槽内两侧分别具有与对应的弧形结构匹配限位的弧形内凹。
