专利号: 2016109934913
申请人: 西南石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.利用螺杆与多孔流道实现涡激振动的振荡器,其特征在于:所述的钻井工具包括螺

杆总成和振荡短节两部分,在振荡短节前端连接冲击接头,后端连接螺杆总成;所述的螺杆总成包括钻杆(1)、O型密封圈(2)、定子壳体(3)、滤头(4)、转子(5)、定子橡胶(6),定子壳体(3)内壁硫化有定子橡胶(6),定子橡胶(6)与转子(5)形成密封腔,转子(5)下端设计有内螺纹孔,定子壳体(3)后部安装滤头(4),通过螺纹扣型将钻杆(1)连接到定子壳体(3)后部,所述的振荡短节包括密封垫圈(7)、旋转开关(8)、振荡本体(9)、卡环(10)、拼环(11)、内撑套(12)、支撑块(13)、流道块(14),旋转开关(8)通过螺纹与转子(5)连接,密封垫圈(7)安装在旋转开关(8)和转子(5)之间,通过锥螺纹扣型将定子壳体(3)和振荡本体(9)上部连接,将流道块(14)通过卡环(10)、拼环(11)和内撑套(12)安装到振荡本体(9)内部,支撑块(13)安放于流道块(14)和旋转开关(8)之间,当钻井液流过螺杆总成转子(5)旋转,转子(5)通过螺纹连接带动旋转开关(8)旋转,旋转开关(8)改变钻井液进入流道块(14)的形式,钻井液在流道块(14)的两个流体流道入口周期性变化,使液体压力产生周期性变化,产生以轴向振动为主的复合振动,通过振荡本体(9)将振动向前传递,作用在钻头上,从而能加快钻头破岩速度,防止卡钻,提高钻井效率,利用螺杆与多孔流道实现涡激振动的振荡器也可通过振荡器上端螺纹和振荡器下端螺纹分别与其它钻具相连,该工具能够提高水平井、大位移井钻进时钻压的传递效率,减少水平段钻具前行钻进的摩擦阻力。

2.根据权利要求1所述的利用螺杆与多孔流道实现涡激振动的振荡器,振荡短节内部

特殊流道是由2件流道块(14)组成,旋转开关(8)在螺杆总成的转子带动下旋转,相应地改变液体进入振荡发生装置方式,使液体流动压力产生周期型变化,从而产生轴向振动冲击力。

3.根据权利要求1所述的利用螺杆与多孔流道实现涡激振动的振荡器,其特征在于:所述的旋转开关(8)与流道块(14)进液口之间设有支撑块(13),避免液体流道堵死导致螺杆不能正常工作。

4.根据权利要求1所述的利用螺杆与多孔流道实现涡激振动的振荡器,振荡短节内部

特殊流道的结构设计如下,该发明按流道进液口数目可以分为二孔型、三孔型、四孔型和多孔型利用螺杆与多孔流道实现涡激振动的振荡器,按流道形状可以分为R型、U型和V型利用螺杆与多孔流道实现涡激振动的振荡器。

5.根据权利要求4所述的利用螺杆与多孔流道实现涡激振动的振荡器,振荡短节内部

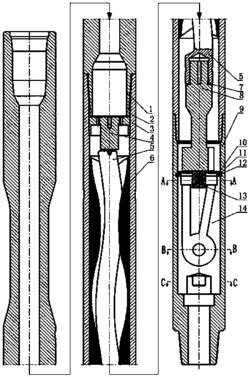

特殊流道的形状改变液体流动方式,从而改变液体压力并产生振动,本发明的流道形状分为R型、U型和V型,其中U型和V型流道是轴对称流道,R型流道是综合U型和V型特点设计的一种流道,该发明摘要图是设计的利用螺杆与多孔流道实现涡激振动的振荡器中的一种R型二孔旋振冲击器,这发明能充分体现U型和V型改变液体压力的形式,在不对称的流道不光产生轴向振动还能得到相应的径振动防止卡钻和加快钻头破岩速度提高效率。

6.根据权利要求4所述的利用螺杆与多孔流道实现涡激振动的振荡器,振荡短节内部

特殊流道进液口数目不同,旋转开关在螺杆机构的驱动下周期性改变液体入口,改变液体压力产生振动,设计流道孔的个数不同,目的是在不改变螺杆转速条件下实现不同的振动频率,二孔型利用螺杆与多孔流道实现涡激振动的振荡器两孔是中心对称分布,三孔型利用螺杆与多孔流道实现涡激振动的振荡器三孔是周向120度均匀分布,该发明四孔型利用螺杆与多孔流道实现涡激振动的振荡器的四孔分布有圆周均匀分布和中心轴对称两种形式,多孔的分布形式可以参考该发明四孔形式,根据不同的钻井实际工况选择相适应的孔数目能更加有效的提高钻井效率。
