专利号: 2016109620954
申请人: 张翠英
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

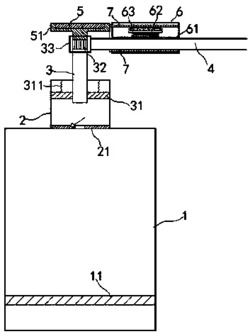

1.一种固液混合试剂瓶,本固液混合试剂瓶包括有瓶体(1)和压嘴;所述压嘴安装在瓶体(1)的瓶颈(2)处;瓶体(1)内盛放溶剂;其特征在于:所述压嘴包括有导流管(3)、出液管(4)和按压片(5);所述导流管(3)的下端从所述瓶颈(2)处伸向瓶体(1);在所述导流管(3)上固定套设有密封板(31),所述密封板(31)的尺寸与瓶颈(2)的内径匹配;在瓶颈(2)的内壁上刻有螺纹,所述密封板(31)的外周边与螺纹气密结合;在密封板(31)的上表面设置有弹性绳(311),弹性绳(311)的另一端固定连接在瓶颈(2)的顶板上;在导流管(3)的管壁上开设有出液孔(32),在正对导流管(3)所述出液孔(32)的管壁上,套设有出液环(33),所述出液环(33)将出液孔(32)气密包裹,所述出液环(33)可绕导流管(3)的轴线自由转动;所述出液管(4)固定连接在所述出液环(33)上;在导流管(3)的上端固定安装有按压座(51),按压座(51)将导流管(3)的上端封闭;在按压座(51)的外周壁上刻有楔形齿轮;在按压座(51)的上表面安装有按压片(5),所述按压片(5)可绕导流管(3)的轴线自由转动;在所述出液管(4)上还串接有溶质筒(6);溶质筒(6)的轴线与出液管(4)的轴线平行;在溶质筒(6)的内部,还同轴的套设有研磨筒(7);所述研磨筒(7)可相对于溶质筒(6)自由转动;在研磨筒(7)的一端的端面上刻有伞齿轮,所述伞齿轮伸出溶质筒(6)并与按压座(51)上的楔形齿轮啮合;在所述溶质筒(6)的两端之间固定安装有隔离板(61),所述隔离板(61)与溶质筒(6)的轴线平行;所述隔离板(61)与研磨筒(7)的内壁液封结合;在所述研磨筒(7)的内壁上开设有存药孔。

2.根据权利要求1所述的固液混合试剂瓶,其特征在于:在所述隔离板(61)的上表面安装有压簧(62),在压簧(62)的上端固定安装有挤压板(63)。

3.根据权利要求1或2所述的固液混合试剂瓶,其特征在于:在所述瓶体(1)的底部设置有活塞板(11),所述活塞板(11)可沿瓶体(1)的瓶壁上下滑动。

4.根据权利要求3所述的固液混合试剂瓶,其特征在于:在瓶颈(2)与瓶体(1)的连接处设有单向阀板(21),所述单向阀板(21)仅允许溶剂从瓶体(1)流向瓶颈(2);所述导流管(3)的下端处于单向阀板(21)的上方。

5.根据权利要求1所述的固液混合试剂瓶,其特征在于:在溶质筒(6)和研磨筒(7)之间填充有摩擦层。
