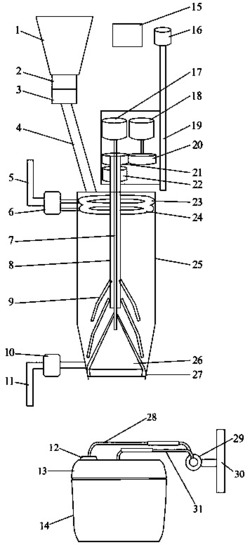

1.全自动量米洗米智能电饭煲,其特征在于,包括全自动洗米器装置及设于其下部的电饭煲开盖装置;
全自动洗米器装置,包括洗米筒(25)、设于洗米筒(25)上部且与其连接的储米量米下米机构、设于洗米筒(25)上且与其连接的进水量水机构、设于洗米筒(25)下部且与其连接的排水机构;
全自动洗米器装置还包括用于密封或打开洗米筒(25)底部开口的洗米筒阀机构,用于对洗米筒(25)内的米进行清洗的洗米搅拌机构,洗米筒(25)外还设有竖向移动机构,竖向移动机构连接洗米筒阀机构和洗米搅拌机构驱动洗米筒阀机构和洗米搅拌机构竖向移动;
还包括中央控制器(15),中央控制器(15)分别与上述的机构和电饭煲开盖装置电连接。
2.根据权利要求1所述的全自动量米洗米智能电饭煲,其特征在于:所述的洗米筒阀机构包括设于洗米筒(25)内的下部用于密封或打开洗米筒(25)底部开口的洗米筒阀(26),设于洗米筒(25)上方的洗米筒阀电机(17),还包括洗米筒阀轴(7),洗米筒阀轴(7)一端连接洗米筒阀电机(17),另一端连接洗米筒阀(26);
所述的洗米筒阀(26)与洗米筒(25)接触处还套设有密封胶圈(27)。
3.根据权利要求2所述的全自动量米洗米智能电饭煲,其特征在于:所述的洗米搅拌机构包括设于洗米筒(25)上的搅拌棒电机(18)、与搅拌棒电机(18)连接的搅拌棒电机传动齿轮(20)、与搅拌棒电机传动齿轮(20)连接的搅拌棒从动齿轮(21),搅拌棒从动齿轮(21)下部连接洗米搅拌轴(8),洗米搅拌轴(8)上设有洗米搅拌棒(9)。
4.根据权利要求3所述的全自动量米洗米智能电饭煲,其特征在于:所述的洗米搅拌轴(8)与洗米筒阀轴(7)的轴心相同,洗米搅拌轴(8)设于洗米筒阀轴(7)外部;
所述的洗米搅拌轴(8)上还设有搅拌棒轴承(22)。
5.根据权利要求4所述的全自动量米洗米智能电饭煲,其特征在于:所述的竖向移动机构包括直线电机(16)、与直线电机(16)连接的导轨(19),所述的搅拌棒电机(18)、搅拌棒电机传动齿轮(20)、搅拌棒从动齿轮(21)、洗米筒阀电机(17)、搅拌棒轴承(22)均设于导轨(19)上。
6.根据权利要求1所述的全自动量米洗米智能电饭煲,其特征在于:所述的储米量米下米机构包括储米器(1)、设于储米器(1)下部的量米器(2)、设于量米器(2)下部的下米控制阀(3)、设于下米控制阀(3)下部且连接洗米筒(25)的下米管道(4)。
7.根据权利要求1至6任一所述的全自动量米洗米智能电饭煲,其特征在于:所述的进水量水机构包括进水管(5)、与进水管(5)连接的量水器及双电磁阀(6);所述的洗米筒(25)内还设有煮饭水下水管(23),量水器及双电磁阀(6)与煮饭水下水管(23)连接;
所述的煮饭水下水管(23)下部还设有自动清洗喷水管(24),自动清洗喷水管(24)连接量水器及双电磁阀(6);
所述的排水机构包括与洗米筒(25)下部侧壁连接的洗米排水管(11),洗米排水管(11)上设有洗米排水电磁阀(10)。
8.根据权利要求7所述的全自动量米洗米智能电饭煲,其特征在于:所述的电饭煲开盖装置,包括电饭煲主体(14)、设于电饭煲主体(14)上且与其连接的电饭煲盖(13),电饭煲盖(13)上设有电饭煲盖锁扣(12),其中,所述的电饭煲主体(14)外设有总成高度调节架(30),总成高度调节架(30)处设有驱动机构,驱动机构上分别连接自动开关盖总成锁扣可伸缩控制杆(28)和自动开关盖总成煲盖可伸缩控制杆(31);
所述的自动开关盖总成锁扣可伸缩控制杆(28)一端连接驱动机构,另一端延伸至电饭煲盖锁扣(12)处;所述的自动开关盖总成煲盖可伸缩控制杆(31)一端连接驱动机构,另一端延伸至电饭煲盖(13)上部;所述的驱动机构为自动开关盖总成双步进电机(29)。
9.利用权利要求8所述的全自动量米洗米智能电饭煲的控制方法,其特征在于:包括以下步骤:
S1. 中央控制器复位,洗米筒阀向下关闭,电饭煲盖关闭;
S2. 中央控制器(15)接收到手机发出的WIFI信号或遥控器按键信号或操作面板按键信号的下米量和开始下米指令时,中央控制器控制量米器(2)量米,量米完成后控制下米控制阀(3)开启下米,下米完成后下米控制阀(3)关闭;
S3. 量水器及双电磁阀(6)根据米量控制合适的洗米水量通过煮饭水下水管(23)向洗米筒内壁下水,达到预定的洗米水量后量水器及双电磁阀(6)关闭,煮饭水下水管(23)停止下水;
S4. 洗米搅拌棒(9)在搅拌棒电机(18)通过搅拌棒电机传动齿轮(20)、搅拌棒从动齿轮(21)和洗米搅拌轴(8)驱动洗米搅拌棒(9)搅拌开始第一次洗米,经过预定的洗米时间后,洗米搅拌棒(9)停止搅拌;
S5. 洗米排水电磁阀(10)通电排出洗米水,排水完成后洗米排水电磁阀(10)断电关闭;
S6. 洗米次数可由用户设置,中央控制器根据用户设置的洗米次数开始第二次洗米,洗米过程与第一次洗米过程相同;
S7. 洗米结束后在自动开关盖总成双步进电机(29)控制下,自动开关盖总成锁扣可伸缩控制杆(28)转运向下推开电饭煲盖锁扣(12),再反方向转运,电饭煲盖(13)向上打开;
S8. 直线电机(16)驱动导轨(19)和洗米筒阀机构带动洗米筒阀向上移动到上止点,洗米筒阀(26)开启,大部分湿米将在重力下向排出到电饭煲,然后洗米筒阀(26)和洗米搅拌棒(9)在洗米筒阀电机(17)和搅拌棒电机(18)的驱动下高速旋转,利用离心作用将粘在洗米筒阀(26)和洗米搅拌棒(9)的湿米甩脱至洗米筒内壁上;
S9. 量水器及双电磁阀(6)控制合适的煮饭水量通过煮饭水下水管(23)向洗米筒内壁喷水,将粘附在内壁的湿米全部冲下至电饭煲胆内;
S10. 下米完成后自动开关盖总成煲盖可伸缩控制杆(31)和自动开关盖总成锁扣可伸缩控制杆(28)转运推动电饭煲盖关闭,中央控制器控制电饭煲电源通电或发出电饭煲煮饭有线或无线控制信号,电饭煲进入设定的自动煮饭程序;
S11. 直线电机(16)驱动导轨(19)和洗米筒阀机构带动洗米筒阀向下移动到下止点,洗米筒阀(26)关闭,进入洗米筒内部自动清洗程序,量水器及双电磁阀(6)中的清洗喷水管电磁阀通电,接通自动清洗喷水管(24)向洗米筒内各方向喷水清洗,洗米排水电磁阀(10)打开排水完成后再关闭;
S12. 自动清洗及排水后洗米筒阀和洗米搅拌棒上提到上止点打开洗米筒阀凉干洗米筒阀和洗米搅拌棒;
S13. 电饭煲煮饭结束。
10.根据权利要求9所述的控制方法,其特征在于:所述的步骤S3中,煮饭水下水管(23)向洗米筒内壁以45度角向洗米筒下水;
所述的步骤S8中,洗米筒内壁与洗米筒阀(26)下部最大直径之间有2.5cm的间隙。
