专利号: 201610957441X
申请人: 广东工业大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

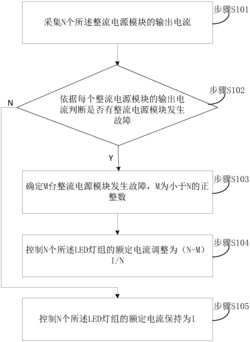

1.一种电源故障控制方法,应用于LED直流集中供电系统,该系统包括输出母排以及通过所述输出母排连接的N个额定输出电流为I的整流电源模块以及N个额定工作电流为I的LED灯组,N为不小于2的整数,其特征在于,该方法包括:步骤S101:采集N个所述整流电源模块的输出电流;

步骤S102:依据每个整流电源模块的输出电流判断是否有整流电源模块发生故障,如果有,则进入步骤S103,否则,进入步骤S105;

步骤S103:确定M台整流电源模块发生故障,M为小于N的正整数;

步骤S104:控制N个所述LED灯组的额定电流调整为

步骤S105:控制N个所述LED灯组的额定电流保持为I。

2.如权利要求1所述的电源故障控制方法,其特征在于,步骤S104的过程具体为:控制N个所述LED灯组中,每个所述LED灯组中的部分LED灯灭,使得所在LED灯组的额定电流调整为

3.如权利要求1所述的电源故障控制方法,其特征在于,步骤S102的过程具体为:判断N个整流电源模块中是否有整流电源模块的输出电流为零,如果是,则这些输出电流对应的整流电源模块发生故障,进入步骤S103,否则,进入步骤S105。

4.如权利要求1所述的电源故障控制方法,其特征在于,该方法还包括:依据设置在所述输出母排的负极以及各个整流电源模块的回流输入端之间的发光二极管是否发光来确定发生故障的整流电源模块。

5.如权利要求1所述的电源故障控制方法,其特征在于,该方法还包括:采集N个所述整流电源模块的输出电压;

依据N个所述整流电源模块的输出电压来调整未发生故障的N-M台整流电源模块的输出功率。

6.一种电源管理系统,应用于LED直流集中供电系统,所述LED直流集中供电系统包括输出母排以及通过所述输出母排连接的N个额定输出电流为I的整流电源模块以及N个额定工作电流为I的LED灯组,N为不小于2的整数,其特征在于,所述电源管理系统包括:采集模块,用于采集N个所述整流电源模块的输出电流;

判断模块,用于依据每个整流电源模块的输出电流判断是否有整流电源模块发生故障,如果有,则触发故障确定模块,否则,触发第二控制模块;

所述故障确定模块,用于确定M台整流电源模块发生故障,M为小于N的正整数;

第一控制模块,用于控制N个所述LED灯组的额定电流调整为所述第二控制模块,用于控制N个所述LED灯组的额定电流保持为I。

7.如权利要求6所述的电源管理系统,其特征在于,所述第一控制模块具体用于控制N个所述LED灯组中,每个所述LED灯组中的部分LED灯灭,使得所在LED灯组的额定电流调整为

8.如权利要求6所述的电源管理系统,其特征在于,所述判断模块具体用于判断N个整流电源模块中是否有整流电源模块的输出电流为零,如果是,则这些输出电流对应的整流电源模块发生故障,否则,触发第二控制模块。

9.如权利要求6所述的电源管理系统,其特征在于,该系统还包括:设置在所述输出母排的负极以及各个整流电源模块的回流输入端之间的发光二极管,用于依据所述发光二极管是否发光来确定发生故障的整流电源模块。

10.一种LED直流集中供电系统,包括输出母排以及通过所述输出母排连接的N个额定输出电流为I的整流电源模块以及N个额定工作电流为I的LED灯组,其特征在于,还包括如权利要求6-9任一项所述的电源管理系统。
