专利号: 2016109285956
申请人: 金奖
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

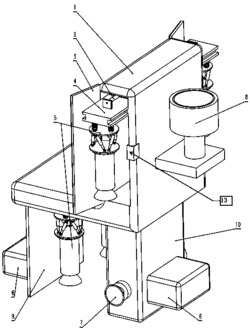

1.一种汽车安全弹射座椅,包括座椅本体(1)、两个第一电缸(2)、两个侧门(3)、两个滑动架(4)、四个助推动力单元(5)、两个安全气囊(6)、两个横向稳定火箭(7)、降落伞(8)、前安装架(9)、后安装架(10)、两条导轨(11)、电缸安装座(12)、两个永磁铁(13),其特征在于:所述的座椅本体(1)包括底板部分和靠背部分,其中靠背部分内部是中空的,在内部空间的内壁两侧各设有一条导轨(11),在导轨(11)上对称滑动安装着两个滑动架(4),在内壁顶部的中间位置设有一个电缸安装座(12),在电缸安装座(12)的左右两侧对称安装着两个第一电缸(2),第一电缸(2)的活塞杆前端与滑动架(4)固定连接,在每个滑动架(4)下方都安装有一个助推动力单元(5),在靠背部分的左右两侧各安装有一个侧门(3),侧门(3)铰接在靠背部分的前端位置,在靠背部分后部位置设有一个永磁铁(13);

所述的前安装架(9)和后安装架(10)安装在座椅本体(1)的底板下方,其中前安装架(9)位于后安装架(10)前方,在前安装架(9)和后安装架(10)之间并列安装有两个助推动力单元(5),前安装架(9)前端设有一个安全气囊(6),后安装架(10)的后部也设有一个安全气囊(6);在后安装架(10)的两侧对称安装有两个横向稳定火箭(7);所述的降落伞(8)安装在靠背部分的后部;

所述的助推动力单元(5)包括助推火箭(501)、下圆盘(502)、六个第二电缸(503)、上圆盘(504)、三个减震弹簧(505),所述的三个减震弹簧(505)均匀布置在上圆盘(504)上方,在上圆盘(504)下部设有下圆盘(502),所述的六个第二电缸(503)等分成三组安装在上圆盘(504)和下圆盘(502)之间,每个电缸的缸体底部与上圆盘(504)通过球铰连接,电缸的伸缩杆端部与下圆盘(502)通过球铰连接,每组电缸的活塞杆端部靠在一起,两组相邻的两个电缸的缸体底部靠在一起;所述的助推火箭(501)固定安装在下圆盘(502)的下部。

2.根据权利要求1所述的一种汽车安全弹射座椅,其特征在于:所述的侧门(3)为铁质材料。

3.根据权利要求1所述的一种汽车安全弹射座椅,其特征在于:在座椅本体(1)上还设有安全带。
