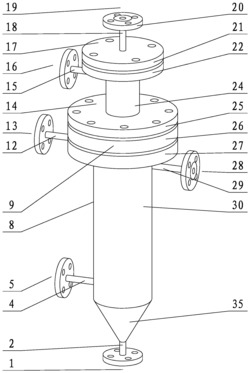

1.一种并联调节式旋液分离器，其特征在于并联调节式旋液分离器包括下罐体(8)、中罐体(9)、上罐体(14)、溢流管部件(17)；中罐体(9)安装在下罐体(8)上端，上罐体(14)安装在中罐体(9)上端，溢流管部件(17)安装在上罐体(14)上端；

下罐体(8)从下至上依次由底流管(2)、锥形封头(35)、下罐体筒体(30)、下罐体法兰(27)焊接在一起；底流管(2)下端有底流管法兰，底流管法兰的下端是底流口(1)；下罐体筒体(30)呈圆筒形，下罐体筒体(30)下端的径向内侧有环形的下筒体密封凸台(34)，下筒体密封凸台(34)的径向内侧有环形的密封圈凹槽(37)，O型密封圈(3)安装在密封圈凹槽(37)中；下罐体筒体(30)下端的径向外侧有分离液管(4)，分离液管(4)外侧有分离液管法兰，分离液管法兰的外侧是分离液出口(5)；下罐体筒体(30)上端的径向外侧有调节液管(29)，调节液管(29)外侧有调节液管法兰，调节液管法兰的外侧是调节液入口(28)；调节液管(29)沿着下罐体筒体(30)截面的切线方向插入下罐体筒体(30)径向内侧；调节液从调节液入口(28)经过调节液管(29)流入下罐体筒体(30)径向内侧，并沿着下罐体筒体(30)径向内表面螺旋向下流动，该旋转方向是调节液旋流方向；

下罐体法兰(27)的径向侧表面有一个轴线呈水平方向的排气通孔(11)，排气管(12)的一端安装在排气通孔(11)中，排气管(12)的另一端有排气管法兰，排气管法兰的外侧是排气口(13)；

中罐体(9)从下至上依次由中罐体筒体(31)、中罐体法兰(26)焊接在一起；中罐体筒体(31)呈圆筒形，中罐体筒体(31)径向侧表面有若干个呈螺旋形的中筒体导流槽(6)，中筒体导流槽(6)的螺旋方向与调节液旋流方向相同；

上罐体(14)从下至上依次由上罐体筒体二(32)、上罐体法兰一(25)、上罐体筒体一(24)、上罐体法兰二(22)焊接在一起；上罐体筒体一(24)呈圆筒形，上罐体筒体一(24)径向外侧有进液管(15)，进液管(15)外侧有进液管法兰，进液管法兰的外侧是进液口(16)，进液管(15)沿着上罐体筒体一(24)截面的切线方向插入上罐体筒体一(24)径向内侧；悬浮液从进液口(16)经过进液管(15)流入上罐体筒体一(24)径向内侧，并沿着上罐体筒体一(24)径向内表面螺旋向下流动，该旋转方向是进液旋流方向；进液旋流方向与调节液旋流方向相反；上罐体筒体二(32)呈圆筒形，上罐体筒体二(32)中间部分径向侧表面有若干个呈螺旋形的上筒体导流槽(7)，上筒体导流槽(7)的螺旋方向与中筒体导流槽(6)的螺旋方向相同；

上罐体筒体二(32)下端的径向外侧有环形的上筒体密封凸台(33)；

溢流管部件(17)包括溢流管(18)、溢流管法兰一(21)、溢流管法兰二(20)；溢流管(18)的上端是溢流管法兰二(20)，溢流管法兰二(20)的上端是溢流口(19)，溢流管(18)的下端穿过溢流管法兰一(21)向下延伸；

并联调节式旋液分离器在装配时，中罐体(9)安装在下罐体(8)上端，上罐体(14)安装在中罐体(9)上端，并且使上罐体(14)的上筒体密封凸台(33)与下罐体(8)的下筒体密封凸台(34)之间水平对齐，O型密封圈(3)的径向内侧与上罐体(14)的上筒体密封凸台(33)的径向外侧之间接触密封；下罐体筒体(30)径向内侧与中罐体筒体(31)径向外侧之间形成相对封闭的分离腔(10)；上罐体筒体一(24)和上罐体筒体二(32)的径向内侧形成旋流腔(23)；

中罐体筒体(31)的径向内侧与上罐体筒体二(32)的径向外侧之间形成导流环隙；并联调节式旋液分离器装配后，中筒体导流槽(6)位置与上筒体导流槽(7)位置交错对齐，即每一条中筒体导流槽(6)与相邻的两条上筒体导流槽(7)之间的位置对齐，每一条上筒体导流槽(7)与相邻的两条中筒体导流槽(6)之间的位置对齐；锥形封头(35)的径向内侧形成底流腔(36)；溢流管部件(17)安装在上罐体(14)上端，并且使溢流管(18)的下端依次穿过上罐体筒体一(24)、上罐体筒体二(32)的径向内侧。

2.根据权利要求1所述的一种并联调节式旋液分离器，其特征在于并联调节式旋液分离器的工作过程包括正常运行阶段和并联运行阶段；在并联调节式旋液分离器运行前，开启安装在排气口(13)上的排气阀门，分离腔(10)内的空气依次经过下罐体法兰(27)的排气通孔(11)和排气管(12)从排气口(13)排出；当分离腔(10)内的空气全部从排气口(13)排出后，关闭安装在排气口(13)上的排气阀门；

当悬浮液浓度低于设计值时，并联调节式旋液分离器进入正常运行阶段；含有固体颗粒的悬浮液从进液口(16)进入并联调节式旋液分离器内，悬浮液经过进液管(15)沿着切线方向流入旋流腔(23)形成进液旋流，进液旋流沿着进液旋流螺旋路径(39)向下流动过程中，在离心力的作用下，悬浮液中的粗颗粒最先沉降在上罐体筒体一(24)和上罐体筒体二(32)的径向内侧；粗颗粒向下流动至底流腔(36)形成底流液，含有粗颗粒的底流液在底流腔(36)内浓缩，粗颗粒和一部分液体介质穿过底流管(2)从底流口(1)排出；悬浮液中的细颗粒沉降速度较慢，细颗粒位于沉降在上罐体筒体一(24)和上罐体筒体二(32)径向内侧的粗颗粒与溢流管(18)之间，细颗粒和一部分液体介质流向溢流管(18)下端形成溢流液，溢流液穿过溢流管(18)从溢流口(19)排出；

当悬浮液浓度高于设计值时，并联调节式旋液分离器进入并联运行阶段；含有固体颗粒的悬浮液从进液口(16)进入并联调节式旋液分离器内，悬浮液经过进液管(15)沿着切线方向流入旋流腔(23)形成进液旋流，进液旋流沿着进液旋流螺旋路径(39)向下流动过程中，在离心力的作用下，悬浮液中的粗颗粒最先沉降在上罐体筒体一(24)和上罐体筒体二(32)的径向内侧；

开启安装在分离液出口(5)上的分离液阀门，沉降在上罐体筒体二(32)径向内侧的一部分粗颗粒和一部分液体介质沿着分离液流动方向(38)，依次穿过上筒体导流槽(7)、导流环隙、中筒体导流槽(6)进入分离腔(10)形成分离液；开启安装在调节液入口(28)上的调节液阀门，并且控制调节液阀门的开启高度，使流经进液口(16)、底流口(1)、溢流口(19)的悬浮液流量比率保持稳定；调节液从调节液入口(28)进入并联调节式旋液分离器内，调节液经过调节液管(29)沿着切线方向流入分离腔(10)形成调节液旋流，在调节液旋流的推动下，调节液携带分离液中的粗颗粒经过分离液管(4)从分离液出口(5)排出；

沉降在上罐体筒体二(32)径向内侧的其余部分粗颗粒向下流动至底流腔(36)形成底流液，含有粗颗粒的底流液在底流腔(36)内浓缩，粗颗粒和一部分液体介质穿过底流管(2)从底流口(1)排出；悬浮液中的细颗粒沉降速度较慢，细颗粒位于沉降在上罐体筒体一(24)和上罐体筒体二(32)径向内侧的粗颗粒与溢流管(18)之间，细颗粒和一部分液体介质流向溢流管(18)下端形成溢流液，溢流液穿过溢流管(18)从溢流口(19)排出。
