专利号: 201610822640X
申请人: 湖南农业大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

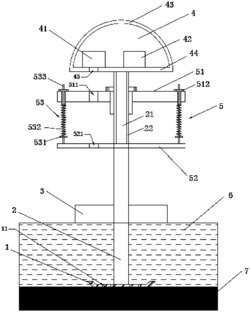

1.一种水田平整度检测系统,其特征在于,包括浮子板、主导向杆、托板和测距装置,所述浮子板漂浮于水田水面上,所述主导向杆穿过所述浮子板并能沿所述浮子板上下移动,所述主导向杆底端连接所述托板,所述测距装置位于所述浮子板的上空并与所述主导向杆固定;

所述系统还包括套接在所述主导向杆上并设置于所述浮子板和所述测距装置之间的贴紧力调节装置,所述贴紧力调节装置相对于所述主导向杆左右对称。

2.根据权利要求1所述的水田平整度检测系统,其特征在于,所述测距装置包括测距传感器、分析处理器、上限位板和防雨罩,所述上限位板与所述主导向杆固定连接并与防雨罩连接形成一容腔,所述测距传感器和分析处理器设置于容腔内,所述上限位板开有第一通孔,所述测距传感器发出的测量信号能穿过所述第一通孔到达所述浮子板。

3.根据权利要求2所述的水田平整度检测系统,其特征在于,所述测距传感器为激光测距传感器,所述分析处理器为单片机模块,所述测距传感器将测距信号发送至所述分析处理器,生成水田平整度数据。

4.根据权利要求3所述的水田平整度检测系统,其特征在于,所述贴紧力调节装置包括位于上部的支撑板、位于下部的下限位板以及连接所述支撑板和所述下限位板的预紧调节部件,所述下限位板固定套接在所述主导向杆上,所述支撑板通过其上设有的主导向孔活动套接在所述主导向杆上,所述支撑板上设置有第二通孔,所述下限位板上设置有第三通孔,所述测距传感器发出的测量信号能同时通过所述第二通孔和第三通孔到达所述浮子板,所述支撑板为固定施力端,所述预紧调节部件通过调节所述支撑板和所述下限位板之间的作用力的大小使所述托板紧贴水田泥面。

5.根据权利要求4所述的水田平整度检测系统,其特征在于,还包括所述主导向杆上端设置有外径减小的阶梯部以及套接在所述阶梯部的导向护管,所述导向护管上端连接所述上限位板,下端与所述下限位板贴合固定,所述支撑板活动套接在所述导向护管上。

6.根据权利要求4或5所述的水田平整度检测系统,其特征在于,所述预紧调节部件包括预紧弹簧、预紧螺母和辅助导向杆,所述辅助导向杆包括连接有预紧螺母的螺纹部和连接有辅助直线轴承的光滑部,所述辅助导向杆靠近螺纹部的端部固定在所述下限位板上,另一端穿过所述预紧弹簧和设置在所述支撑板上的辅助导向孔,所述预紧弹簧套接在所述辅助导向杆上并设置在所述支撑板和所述预紧螺母之间。

7.根据权利要求5所述的水田平整度检测系统,其特征在于,所述支撑板上的主导向孔和辅助导向孔内套接有直线轴承,所述辅助导向杆和所述导向护管均从相应直线轴承中穿过。

8.根据权利要求1所述的水田平整度检测系统,其特征在于,所述托板呈开口朝向所述浮子板的碟形结构。

9.根据权利要求8所述的水田平整度检测系统,其特征在于,所述托板上开有多个托板通孔。
