专利号: 2016107945398
申请人: 赵芬
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

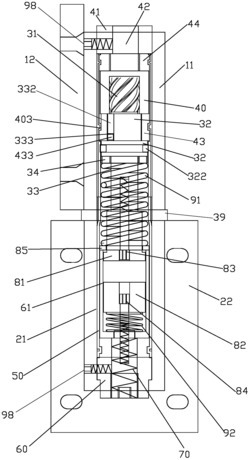

1.高密封式门能调节角度定位及自闭铰链,包括合页、固座、固杆、螺环和螺套,该合页设轴套和固接在轴套外的叶片,该固座设另一轴套,该合页能相对固座转动,该固杆具有螺杆;其特征在于:还包括堵头和调节座,该螺套固接在一轴套内,该堵头固接在轴套内,该螺套和堵头间隔;该两轴套内之螺套和堵头间设有固杆、螺环、第一磁铁、第二磁铁、第一弹簧、杯体、第二弹簧和调节座,该固杆的螺杆螺接在螺套,该第一弹簧顶抵在固杆和杯体的前端面之间,该第一磁铁能和固杆一起移动,该第二弹簧一端能相对堵头顶抵,该第二弹簧之另一端顶抵第二磁铁,该第二磁铁能相对堵头移动,该第一磁铁和第二磁铁相磁吸,该调节座经调整转动以能对应配合第二磁铁和堵头和杯体的杯底,以能调节和调近第二磁铁和堵头的间距尺寸位置;该调节座经调整转动以能对应配合第二磁铁和堵头和杯体的杯底,以能调整和调近第二磁铁和第一磁铁的间距尺寸位置。

2.据权利要求1所述的高密封式门能调节角度定位及自闭铰链,其特征在于:该螺套固接在合页的轴套内,该堵头固接在固座的轴套内。

3.根据权利要求2所述的高密封式门能调节角度定位及自闭铰链,其特征在于:还包括连接套,该固杆能滑动和移动连接在连接套内,该螺套能转动且不能滑动地连接在连接套内,该第一磁铁、第二磁铁、第一弹簧和第二弹簧设在连接套内;该合页的轴套和螺套伸出连接套外的部分固接,该固座的轴套和堵头伸出连接套外的部分固接。

4.高密封式门能调节角度定位及自闭铰链,包括合页、固座、固杆和螺套,该合页设轴套和固接在固座外的叶片,该螺套具有的细杆构成叶片,该螺套能转动设在轴套内,该叶片能相对固杆和固座转动,该固杆具有螺杆,其特征在于:还包括堵头和调节座,该螺套固接在轴套的一端内,该堵头固接在轴套的另一端内,该螺套和堵头间隔;该轴套内之螺套和堵头间设有固杆、螺环、第一磁铁、第二磁铁、第一弹簧、杯体和第二弹簧,该固杆的螺杆螺接在螺套,该第一弹簧顶抵在固杆和第一磁铁之间,该第一磁铁能相对固杆移动,该第二弹簧一端能相对顶抵堵头,该第二弹簧之另一端顶抵第二磁铁,该第二磁铁能相对堵头移动,该第一磁铁和第二磁铁相磁吸,该调节座经调整转动以能配合第二磁铁和堵头和杯体的杯底,以能调节和调近第二磁铁和堵头的间距尺寸位置;该调节座经调整转动以能配合第二磁铁和堵头和杯体的杯底,以能调整和调近第二磁铁和第一磁铁的间距尺寸位置;其中:该固杆具有凸环,该凸环的外环侧面处凹设有凸环滑动轨道凹槽,且该螺环的贯穿通孔的内环周向的前沿凸设有螺环的内环凸缘,以使该螺环的内环凸缘能抵靠在凸环滑动轨道凹槽内,相对以使该凸环的滑动轨道凹槽能对应配合螺环的内环凸缘,以能控制和定位固杆在相对螺套沿轴线下与上的滑动和移动的轴向和周向的间距尺寸系数位置,相对以能对应配合合页叶片预定设置定位角度。

5.根据权利要求1至4中任一项所述的高密封式门能调节角度定位及自闭铰链,其特征在于:还包括第一螺钉和第二螺钉,该第一螺钉和第二螺钉都具有光杆段和位于末端的螺纹段,该第一螺钉的光杆段穿过第一磁铁且螺纹段螺接在固杆,该第一螺钉的螺杆头支撑在第一磁铁;该第二螺钉的光杆段穿过第二磁铁且螺纹段螺接在堵头,该第二螺钉的螺杆头支撑在第二磁铁。

6.根据权利要求1至4中任一项所述的高密封式门能调节角度定位及自闭铰链,其特征在于:该杯体能相对活动设在轴套内,该第二弹簧顶抵在杯体的杯底和第二磁铁之间,该调节座连接杯体的杯底和堵头用于调整杯底和堵头间的间距,以能调节和调近堵头和第二磁铁的间距,相对以能调节和调近第二磁铁和第一磁铁的间距。

7.根据权利要求6所述的高密封式门能调节角度定位及自闭铰链,其特征在于:该调节座为第三螺钉,该第三螺钉螺接穿过堵头且顶抵在杯体的杯底。

8.根据权利要求6所述的高密封式门能调节角度定位及自闭铰链,其特征在于:该第二弹簧、第二磁铁都完全位于杯体内,该第二磁铁适配滑接杯体,该第一磁铁下部适配滑接杯体。

9.根据权利要求6所述的高密封式门能调节角度定位及自闭铰链,其特征在于:该凸环固接有环形凸环,且该环形凸环固接有连接杆,该第一弹簧套接连接杆且顶抵在凸环和杯体前外环缘及垫片之间。

10.根据权利要求7所述的高密封式门能调节角度自定位铰链,其特征在于:该第二弹簧完全位于固杆具有的凸环和垫片及第一磁铁之间,且该第一螺钉穿过第一磁铁内环通孔、垫片内环通孔和第二弹簧再螺接连接杆,以使第一磁铁和连接杆连接在一起;该第二磁铁完全位于辅助调节叶片定位角度垫片上,且该第二螺钉穿过第二磁铁内环通孔、垫片内环通孔再螺接调节座,以使第二磁铁和调节座固接在一起;该凸环固接有环形凸环,且该环形凸环固接有连接杆,且该凸环和环形凸环固接一起以能构成凸环,在该环形凸环的外环周向处凹设有环形凹槽,且该环形凸环具有的环形凹槽套接有密封胶圈,且该密封胶圈还伸出环形安装槽外,以能密封靠接在连接套内,且该密封胶圈能配合环形凸环在连接套里下与上的滑动和移动,相对以能在连接套内产生密封阻尼力度和阻力力度和起到增强环形凸环在连接套里下与上的滑动和移动所产生的阻尼力度和阻力力度的效果作用,相对以使环形凸环在连接套里的自定位力度的强度更加增强,相对以能同时对应配合辅助和增强第二磁铁的储能和第一磁铁的储能磁吸一起的储能磁吸力度的增强释放,以使第二磁铁和第一磁铁能强力度的磁吸一起以能强力度的定位在连接套内,也相对以能同时辅助加强和增强合页的叶片在预定角度位置之间的一定位角度位置自定位的力度的强度更增强。
