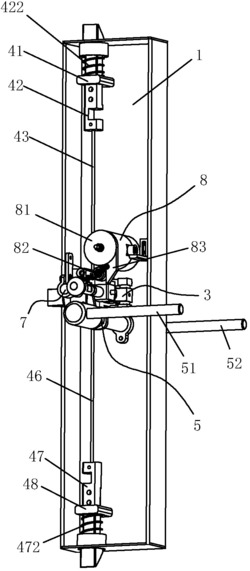

1.一种机械联动防盗锁，包括锁壳体(1)、开锁拨杆组件(5)、主舌组件(3)、副舌组件(4)和锁芯组件(8)，所述锁芯组件(8)定位在锁壳体(1)中，所述主舌组件(3)包括主锁舌(32)、主锁舌柱(33)和用于定位主锁舌(32)的主锁舌定位座(31)，所述主锁舌定位座(31)定位在锁壳体(1)中，并位于锁芯组件(8)下方，主锁舌(32)穿过主锁舌定位座(31)，且主锁舌(32)的前端可延伸出锁壳体(1)外侧，所述主锁舌柱(33)垂直连接在主锁舌(32)后端；所述开锁拨杆组件(5)包括拨杆轴(55)、拨杆轴套(54)、内拨杆手柄(51)、外拨杆手柄(52)和锁舌拨杆(56)，拨杆轴套(54)定位在锁壳体(1)内并位于主锁舌(32)下方，所述拨杆轴(55)定位在拨杆轴套(54)中，且拨杆轴(55)两端分别延伸出锁壳体(1)外侧，所述内拨杆手柄(51)位于锁壳体(1)后侧并与拨杆轴(55)垂直连接，外拨杆手柄(52)位于锁壳体(1)前侧并与拨杆轴(55)垂直连接，所述锁舌拨杆(56)连接在拨杆轴(55)中部，且锁舌拨杆(56)向主舌组件(3)所在侧延伸并抵在主锁舌柱(33)左侧边缘，锁芯组件(8)处于解锁状态时，扳动内拨杆手柄(51)或外拨杆手柄(52)可以通过锁舌拨杆(56)驱动主锁舌柱(33)并带动主锁舌(32)向锁壳体(1)内收缩；其特征在于：主锁舌柱(33)靠锁芯组件(8)一侧还连接有限位板(331)，所述限位板(331)上表面设有限位柱(332)；所述锁芯组件(8)的拨盘(81)上连接有锁定块(83)，锁定块(83)与主锁舌定位座(31)之间连接有回位拉簧(82)，锁定块(83)在回位拉簧(82)的作用下抵在限位柱(332)右侧边缘；所述副舌组件(4)包括上锁舌(42)、下锁舌(47)、上滑轮(44)、下滑轮(45)、钢丝绳Ⅰ(43)和钢丝绳Ⅱ(46)，所述上锁舌(42)通过上锁舌定位座(41)定位在锁壳体(1)内，且上锁舌(42)的前端可延伸出锁壳体(1)上端的外侧，所述下锁舌(47)通过下锁舌定位座(48)定位在锁壳体(1)内，且下锁舌(47)的前端可延伸出锁壳体(1)下端的外侧，所述上滑轮(44)定位在主锁舌定位座(31)的上端，下滑轮(45)定位在主锁舌定位座(31)的下端，钢丝绳Ⅰ(43)一端与上锁舌(42)连接，另一端绕过上滑轮(44)外侧并与主锁舌(32)的后端连接，钢丝绳Ⅱ(46)一端与下锁舌(47)连接，另一端绕过下滑轮(45)外侧并与主锁舌(32)的后端连接，当主锁舌(32)向锁壳体(1)内收缩时，带动钢丝绳Ⅰ(43)和钢丝绳Ⅱ(46)向后移动，通过钢丝绳Ⅰ(43)和钢丝绳Ⅱ(46)使上锁舌(42)和下锁舌(47)同时向锁壳体(1)内收缩。

2.如权利要求1所述的机械联动防盗锁，其特征在于，所述主锁舌(32)包括主舌杆(323)、主斜舌(321)和回位弹簧Ⅰ(322)，所述主舌杆(323)穿过主锁舌定位座(31)，主斜舌(321)连接在主舌杆(323)前端并可延伸出锁壳体(1)外侧，所述回位弹簧Ⅰ(322)套在主舌杆(323)外侧且回位弹簧Ⅰ(322)一端抵在主斜舌(321)后端面，另一端抵在主锁舌定位座(31)上；所述上锁舌(42)包括上舌杆(423)、上斜舌(421)和回位弹簧Ⅱ(422)，所述上舌杆(423)穿过上锁舌定位座(41)，上斜舌(421)连接在上舌杆(423)前端并可延伸出锁壳体(1)上端的外侧，所述回位弹簧Ⅱ(422)套在上舌杆(423)外侧且回位弹簧Ⅱ(422)一端抵在上斜舌(421)后端面，另一端抵在上锁舌定位座(41)上；所述下锁舌(47)包括下舌杆(473)、下斜舌(471)和回位弹簧Ⅲ(472)，所述下舌杆(473)穿过下锁舌定位座(48)，下斜舌(471)连接在下舌杆(473)前端并可延伸出锁壳体(1)下端的外侧，所述回位弹簧Ⅲ(472)套在下舌杆(473)外侧且回位弹簧Ⅲ(472)一端抵在下斜舌(471)后端面，另一端抵在下锁舌定位座(48)上。

3.如权利要求2所述的机械联动防盗锁，其特征在于，所述主锁舌(32)的主舌杆(323)靠后端的位置设有主锁舌柱定位孔(3231)，主锁舌柱(33)下端穿过主锁舌柱定位孔(3231)，且主锁舌柱(33)可在主锁舌柱定位孔(3231)中上下移动；锁壳体(1)后侧面与主锁舌柱(33)对应的位置开设有导向长槽(12)，主锁舌柱(33)上端穿过导向长槽(12)并延伸出锁壳体(1)外侧；锁壳体(1)前侧面与主锁舌柱(33)对应的位置设有用于推动主锁舌柱(33)的锁定插销组件(6)。

4.如权利要求3所述的机械联动防盗锁，其特征在于，所述锁定插销组件(6)包括定位套(61)、插销(62)和插销弹簧(64)，锁壳体(1)前侧面与主锁舌柱(33)对应的位置开有供插销(62)穿过的插销定位孔，所述插销(62)的前端穿过插销定位孔并延伸至锁壳体(1)内，位于锁壳体(1)外侧的插销(62)中部的圆周外侧凸出设有台阶(63)，所述插销弹簧(64)套在插销(62)外侧，且插销弹簧(64)一端抵在台阶(63)上，另一端抵在锁壳体(1)前侧面上；所述定位套(61)轴向设有相互贯通的弹簧孔(611)和穿越孔(612)，穿越孔(612)的直径小于弹簧孔(611)的直径，定位套(61)套在插销(62)外侧并与锁壳体(1)前侧面连接，所述台阶(63)后侧的插销(62)穿过穿越孔(612)并延伸至定位套(62)外侧，台阶(63)及台阶(63)前侧的插销(62)定位在弹簧孔(611)中。

5.如权利要求3所述的机械联动防盗锁，其特征在于，所述主舌杆(323)后端面向前延伸设有与主锁舌柱定位孔(3231)相贯通的自锁弹簧孔Ⅰ(3232)，自锁弹簧孔Ⅰ(3231)靠主舌杆(323)后端的位置设有内螺纹，所述自锁弹簧孔Ⅰ(3232)内还定位有自锁组件Ⅰ(35)，主锁舌柱(33)上设有与自锁组件Ⅰ(35)对应的自锁孔Ⅰ(331)和自锁孔Ⅱ(332)；所述自锁组件Ⅰ(35)包括自锁弹簧Ⅰ(352)、自锁钢球Ⅰ(353)和封头螺钉Ⅰ(351)，封头螺钉Ⅰ(351)通过内螺纹连接在自锁弹簧孔Ⅰ(3232)后端，从而将自锁弹簧Ⅰ(352)和自锁钢球Ⅰ(353)定位在自锁弹簧孔Ⅰ(3232)内，且自锁弹簧Ⅰ(352)将自锁钢球Ⅰ(353)抵压在主锁舌柱(33)的自锁孔Ⅰ(331)或自锁孔Ⅱ(332)中。

6.如权利要求3所述的机械联动防盗锁，其特征在于，所述主锁舌柱(33)上连接有限位装置(34)，主锁舌定位座(31)上设有用于锁定限位装置(34)的锁定装置(7)；所述限位装置(34)包括安装座(341)、限位杆(343)、弹簧(345)和端板(344)，安装座(341)连接在主锁舌柱(33)中部，安装座(341)设有收容腔(342)，所述限位杆(343)前端为向下并向前倾斜的限位斜舌(347)，限位杆(343)靠限位斜舌(347)的位置设有限位凸台(346)，限位杆(343)活动定位在收容腔(342)中，且限位斜舌(347)朝向锁定装置(7)所在侧，所述端板(344)连接在远离限位斜舌(347)一侧的收容腔(342)后端，限位杆(343)后端穿过端板(344)，所述弹簧(345)套在限位凸台(346)与端板(344)之间的限位杆(343)外侧，且弹簧(345)一端抵在限位凸台(346)上，另一端抵在端板(344)上，限位杆(343)前端的限位斜舌(347)在弹簧(345)的作用下延伸出安装座(341)外侧；所述锁定装置(7)包括定位架(72)、锁定转轴(71)和锁定杆(73)，定位架(72)定位在主锁舌定位座(31)上，所述定位架(72)为龙门结构，定位架(72)中部设有贯穿其前后侧面的空腔(75)，定位架(72)上端面向下延伸设有转轴定位孔，锁定转轴(71)定位在转轴定位孔中且锁定转轴(71)的前端延伸至空腔(75)内，所述锁定杆(73)前端为向下并向后倾斜的锁定斜舌(731)，所述锁定杆(73)上端面与锁定转轴(71)前端连接，锁定转轴(71)后端连接有手柄(74)；通过手柄(74)旋转锁定转轴(71)使得锁定杆(73)前端的锁定斜舌(731)抵在限位杆(343)下方，此时主锁舌柱(33)不能向下移动，主锁舌柱(33)处于锁定状态，解锁时，通过手柄(74)使锁定转轴(71)旋转90°，锁定杆(73)前端的锁定斜舌(731)远离限位杆(343)，此时主锁舌柱(33)可以向下移动。

7.如权利要求6所述的机械联动防盗锁，其特征在于，所述定位架(72)侧面设有与转轴定位孔相贯通的自锁弹簧孔Ⅱ(721)，自锁弹簧孔Ⅱ(721)远离转轴定位孔的后端设有内螺纹，自锁弹簧孔Ⅱ(721)内定位有自锁组件Ⅱ(76)，定位在转轴定位孔中的锁定转轴(71)圆周外侧设有与自锁组件Ⅱ(76)对应的限位凹槽(711)，所述自锁组件Ⅱ(76)包括自锁弹簧Ⅱ(762)、自锁钢球Ⅱ(763)和封头螺钉Ⅱ(761)，封头螺钉Ⅱ(761)通过内螺纹连接在自锁弹簧孔Ⅱ(721)后端，从而将自锁弹簧Ⅱ(762)和自锁钢球Ⅱ(763)定位在自锁弹簧孔Ⅱ(721)内，且自锁弹簧Ⅱ(762)将自锁钢球Ⅱ(763)抵压在锁定转轴(71)的限位凹槽(711)中。

8.如权利要求6所述的机械联动防盗锁，其特征在于，所述锁壳体(1)后侧设有用于锁定手柄(74)的手柄限位架(77)，手柄限位架(77)包括立板(771)和横板(772)，立板(771)连接在锁壳体(1)后侧面上，横板(772)垂直连接在立板(771)上端，横板(772)上设有限位孔和限位销(773)；当主锁舌柱(33)处于锁定状态时，手柄(74)位于横板(772)下方，限位销(773)穿过限位孔并延伸至手柄(74)外侧，从而将手柄(74)限位在横板(772)下方，使主锁舌柱(33)保持锁定状态。

9.如权利要求1所述的机械联动防盗锁，其特征在于，所述外拨杆手柄(52)与位于锁壳体(1)前侧的拨杆轴(55)之间通过连接螺栓(531)连接有过渡杆(53)，所述过渡杆(53)轴向上设有连接孔(532)，连接螺栓(531)穿过连接孔(532)并延伸出过渡杆(53)前端，延伸出过渡杆(53)前端的连接螺栓(531)与拨杆轴(55)端部连接，从而将过渡杆(53)连接在位于锁壳体(1)前侧的拨杆轴(55)端部，外拨杆手柄(52)垂直连接在过渡杆(53)后端，扳动外拨杆手柄(52)可以通过过渡杆(53)带动拨杆轴(55)旋转。

10.如权利要求1所述的机械联动防盗锁，其特征在于，所述锁壳体(1)后侧面与上锁舌(42)和下锁舌(47)对应的位置分别设有观察孔(11)，观察孔(11)外侧活动连接有挡板。
