插排
¥11000
专利号: 2016107264832
申请人: 青岛聚思信息科技有限公司
专利类型:发明专利
专利状态:无效专利
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

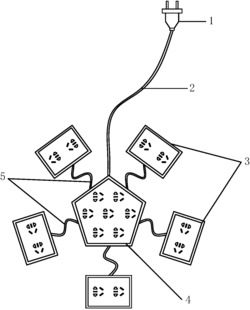

1.一种插排,它包括插头(1)和与插头(1)相连的电源线(2),所述的电源线(2)与插排本体(4)相连,其特征在于:所述的插排本体(4)通过延长线(5)与多个子插排(3)电连接,所述的插排本体(4)与子插排(3)之间还通过可拆卸装置连为一体。

2.根据权利要求1所述的插排,其特征在于:所述的可拆卸装置包括设置在插排本体(4)上的突块(16)和设置在子插排(3)上与所述突块(16)间隙配合的凹槽(21)或者所述的可拆卸装置包括设置在子插排(3)上的突块(16)和设置在插排本体(4)上的与所述突块(16)间隙配合的凹槽(21)。

3.根据权利要求2所述的插排,其特征在于:所述的突块(16)和凹槽(21)分别设有相互吸引的磁性组件。

4.根据权利要求3所述的插排,其特征在于:所述的磁性组件包括设置在突块(16)内的磁铁组件(19)和设置在凹槽(21)内的与所述磁铁组件(19)相互吸引的顺磁性组件(20)或者所述的磁性组件包括设置在凹槽(21)内的磁铁组件(19)和设置在突块(16)内的与所述磁铁组件(19)相互吸引的顺磁性组件(20)。

5.根据权利要求2-4任意一项所述的插排,其特征在于:所述的突块(16)面向凹槽(21)内磁性组件的一侧设有与磁性组件相配合的沟槽(17)。

6.根据权利要求5所述的插排,其特征在于:所述的突块(16)边缘设有缺口(18)。

7.根据权利要求6所述的插排,其特征在于:所述的缺口(18)对称设置为偶数个,所述两个对称设置的缺口(18)之间设有相互连同的通槽(22)。

8.根据权利要求1所述的插排,其特征在于:所述的插排本体(4)和子插排(3)包括第一壳体(8)和第二壳体(14),所述的第一壳体(8)设有多个勾齿(9),所述的第二壳体(14)设有与勾齿(9)相配合的通孔(15)。

9.根据权利要求1所述的插排,其特征在于:所述的第二壳体(14)通过隔板(12)分为第一腔室(24)和第二腔室(23),所述的第一腔室(24)内部设有电器元件,所述的第二腔室(23)设有电线轴(6),所述的隔板(12)和第二壳体(14)侧壁上均设有供电线通过的电线孔,所述的电器元件与电线相连,所述的电线穿过隔板(12)上的电线孔Ⅰ(13)缠绕在电线轴(6)上并通过第二壳体(14)侧壁上的电线孔Ⅱ(11)穿出。

10.根据权利要求9所述的插排,其特征在于:所述的第一壳体(8)设有与第二壳体(14)内的电线轴(6)相配合的定位套(10)。
