专利号: 2016107042165
申请人: 新昌县麟耀建筑材料有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

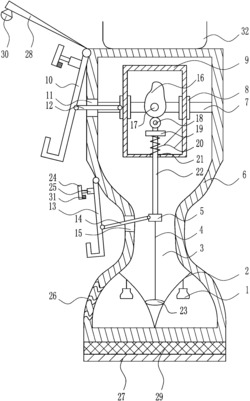

1.一种商店用马赛克瓷砖展示装置,包括展示台(6)、第一放瓷板(13)和第一连杆

(14),其特征在于,还包括有铃铛(1)、弹力绳(2)、第三连杆(4)、固定板(5)、滑轨(7)、滑块(8)、移动框(9)、第二放瓷板(10)、第二连杆(12)、凸轮(16)、旋转电机(17)、接触滚轮(18)、固定块(19)、弹簧(20)、升降杆(22)和圆环(23);展示台(6)左壁下方和左壁上方分别开有第一开口(15)和第二开口(11),展示台(6)内设有腔体(3),腔体(3)内左右两侧下方对称式设有弹力绳(2),弹力绳(2)下端连接在腔体(3)底部中央,弹力绳(2)上对称式设有铃铛(1),腔体(3)内上方左右两侧之间设有滑轨(7),滑轨(7)前侧左右侧均设有滑块(8),展示台(6)内左方的滑块(8)左侧铰接连接有第二连杆(12),第二连杆(12)穿过第二开口(11),展示台(6)外左侧上端铰接连接有第二放瓷板(10),第二放瓷板(10)外右侧与第二连杆(12)铰接连接,滑轨(7)中部前侧设有旋转电机(17),滑块(8)前侧设有移动框(9),移动框(9)底部开有导向孔(21),旋转电机(17)前端连接有凸轮(16),凸轮(16)位于移动框(9)内,凸轮(16)下方设有接触滚轮(18),接触滚轮(18)上设有升降杆(22),升降杆(22)上设有固定块(19),固定块(19)位于移动框(9)内,固定块(19)与移动框(9)内底部之间连接有弹簧(20),升降杆(22)穿过弹簧(20)和导向孔(21),升降杆(22)下端设有固定板(5),固定板(5)左端铰接连接有第一连杆(14),第一连杆(14)穿过第一开口(15),展示台(6)外左侧中部铰接连接有第一放瓷板(13),第一放瓷板(13)外右侧与第一连杆(14)铰接连接,固定板(5)底部设有第三连杆(4),第三连杆(4)下端设有圆环(23),弹力绳(2)穿过圆环(23)。

2.根据权利要求1所述的一种商店用马赛克瓷砖展示装置,其特征在于,还包括有压板

(24)和电动推杆(25),第一放瓷板(13)和第二放瓷板(10)内右侧上方均设有电动推杆(25),电动推杆(25)左端连接有压板(24),压板(24)右侧面与电动推杆(25)左端接触,电动推杆(25)垂直放置在第一放瓷板(13)和第二放瓷板(10)内右侧上方。

3.根据权利要求1所述的一种商店用马赛克瓷砖展示装置,其特征在于,展示台(6)左

壁下方与腔体(3)之间开有S形通孔(26),S形通孔(26)倾斜开在展示台(6)内壁和腔体(3)之间,S形通孔(26)高度为3cm,S形通孔(26)的形状为S柱体形,S形通孔(26)的内表面光滑,S形通孔(26)的开口横截面为圆形。

4.根据权利要求1所述的一种商店用马赛克瓷砖展示装置,其特征在于,还包括有电磁

铁(27),展示台(6)外底部设有电磁铁(27),电磁铁(27)的形状与展示台(6)外底部的形状一致均为圆柱体形,电磁铁(27)的直径与展示台(6)外底部表面积的直径一致均为70cm,电磁铁(27)的高度为6cm。

5.根据权利要求1所述的一种商店用马赛克瓷砖展示装置,其特征在于,还包括有挡板

(28),展示台(6)顶部左端设有挡板(28),挡板(28)下端与展示台(6)顶部左端紧密接触,挡板(28)的形状为三棱柱体形,挡板(28)的下端稍薄,挡板(28)的上端稍厚,挡板(28)的横截面为三角形,挡板(28)的材质为透明塑料制成。

6.根据权利要求4所述的一种商店用马赛克瓷砖展示装置,其特征在于,还包括有防水

台(29),展示台(6)外底部设有防水台(29),防水台(29)与展示台(6)外底部紧密贴合,防水台(29)位于电磁铁(27)的上方,防水台(29)的形状为圆柱体形,防水台(29)横截面直径与展示台(6)外底部长度一致,防水台(29)的高度为8cm。

7.根据权利要求5所述的一种商店用马赛克瓷砖展示装置,其特征在于,还包括有照明

灯(30),挡板(28)底部左端设有照明灯(30),照明灯(30)为瓦数5W的白炽灯,色调为暖色调,照明灯(30)的形状为圆孔螺旋球形,光亮度好,照射范围大,灯头为罗口灯头。

8.根据权利要求2所述的一种商店用马赛克瓷砖展示装置,其特征在于,还包括有橡胶

垫(31),压板(24)右侧下方设有橡胶垫(31),橡胶垫(31)左侧与压板(24)右侧下方紧密贴合,橡胶垫(31)位于电动推杆(25)下方,橡胶垫(31)的形状为正方体形,高度为2cm,橡胶垫(31)质地柔软,可塑性强。

9.根据权利要求1所述的一种商店用马赛克瓷砖展示装置,其特征在于,还包括有放置

框(32),展示台(6)外顶部正上方设有放置框(32),放置框(32)外底面与展示台(6)外顶部正上方紧密贴合,放置框(32)形状为长方体形,放置框(32)的高度为30cm,放置框(32)的长度为50cm。
