专利号: 2016106369714
申请人: 冯锦文
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

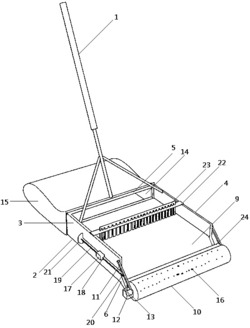

1.一种高效清扫簸箕,包括簸箕本体,簸箕本体后端的手持杆(1),其特征在于:所述簸箕本体包括下部的底壳(2)和上部的左壁(3)、右壁(4)和后壁(5);底壳(2)的前端倾斜设置有导向角体(6);底壳(2)上设置有传送带装置;所述传送带装置包括后端的传送电机(7),传送电机(7)输出端连接的皮带(9)轮(8),一端绕皮带(9)轮(8)且另一端绕过导向角体(6)设置的皮带(9);所述皮带(9)的上半部分位于底壳(2)的上方,下半部分后侧位于底壳(2)内部;导向角体(6)前方设置有滚筒(10);滚筒(10)的两端均转动连接有支杆(11);两个支杆(11)分别与左壁(3)和右壁(4)转动连接;左侧的支杆(11)前端设置有电机壳(12);电机壳(12)内设置有转动电机(13);转动电机(13)的输出端与滚筒(10)相连;所述后壁(5)上设置有开口(14);簸箕本体后端套接有收集袋(15);皮带(9)和滚筒(10)外表面均设置有均匀分布的毛刷(16);皮带(9)上的毛刷(16)和滚筒(10)上的毛刷(16)在导向角体(6)处接近地面的位置相接触。

2.根据权利要求1所述的高效清扫簸箕,其特征在于:左壁(3)外侧设置有固定块(17);

固定块(17)内设置有横向的导向槽(18);导向槽(18)内滑动连接有推杆(19);推杆(19)前端设置有凹槽(20);左侧的支杆(11)在凹槽(20)内滑动;推杆(19)的后端设置有半圆形的推动板(21)。

3.根据权利要求1所述的高效清扫簸箕,其特征在于:左壁(3)和右壁(4)上端连接有横板(22);横板(22)上插接连接有向下的清洁梳(23)。

4.根据权利要求1所述的高效清扫簸箕,其特征在于:两个支杆(11)前部之间连接有刮板(24);刮板(24)前侧压入滚筒(10)上的毛刷(16)内。

5.根据权利要求1所述的高效清扫簸箕,其特征在于:底壳(2)后端下部设置有外翻的转板(25)。

6.根据权利要求1所述的高效清扫簸箕,其特征在于:所述的手持杆(1)为伸缩杆结构。
