专利号: 2016104572155
申请人: 无锡市国松环保机械有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

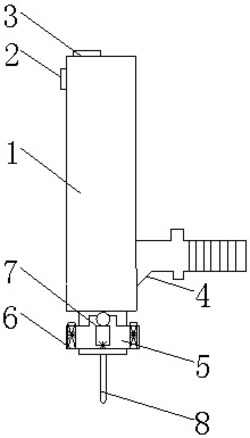

1.一种激光定位冲击钻,包括主体(1),其特征在于:所述主体(1)的正面安装有水平钻孔水平仪(2),所述主体(1)的顶部设有竖直钻孔水平仪(3),所述主体(1)的背面固定连接有把手(4),所述主体(1)靠近底部的一端套接有底座(5),所述主体(1)的底部设有钻头(8),所述底座(5)的正面安装有纵向激光发射器(6),所述底座(5)的一侧安装有可调横向激光发射器(7);

所述可调横向激光发射器(7)包括外壳(71),所述外壳(71)的顶部设有锁定开关(72),所述外壳(71)的内部设有齿轮轴(74),且齿轮轴(74)插接在底座(5)表面,所述齿轮轴(74)的正面固定连接有角度调钮(73),所述齿轮轴(74)的底部与横向激光发射器(75)活动连接,所述横向激光发射器(75)的背面固定连接有转轴(76),所述转轴(76)的背面与底座(5)转动连接。

2.根据权利要求1所述的一种激光定位冲击钻,其特征在于:所述纵向激光发射器(6)的数量为两个,且纵向激光发射器(6)的位置相对设置。

3.根据权利要求1所述的一种激光定位冲击钻,其特征在于:所述横向激光发射器(75)的底部设有齿条,且齿条的大小与齿轮轴相适配。

4.根据权利要求1所述的一种激光定位冲击钻,其特征在于:所述角度调钮(73)的正面设有刻度表盘。

5.根据权利要求1所述的一种激光定位冲击钻,其特征在于:所述外壳(71)的顶部开有通孔。
