专利号: 2016103941788
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

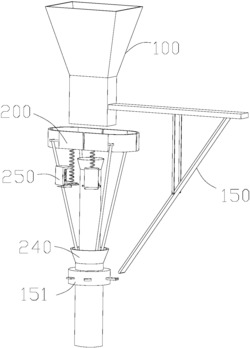

1.一种螃蟹自动捆扎辅助装置,其特征在于,包括落料机构以及用于固定螃蟹蟹脚的定位机构,其中:

所述落料机构包括料斗、料道以及挡板,所述料斗安装在所述料道的顶部,所述料道竖向设置,所述挡板安装于所述料道内,所述挡板用于控制所述料道的连通或者阻断;

所述定位机构位于所述料道的出料口的下方,所述定位机构用于承接所述出料口处落下的螃蟹并固定所述螃蟹的蟹脚。

2.根据权利要求1所述的螃蟹自动捆扎辅助装置,其特征在于,所述落料机构还包括螃蟹掉落管以及驱动组件,所述螃蟹掉落管位于所述定位机构的下方,用于承接所述定位机构落下的所述螃蟹,所述驱动组件驱动连接所述挡板,所述挡板的端部插装在所述料道内,所述驱动组件驱使所述挡板沿垂直于所述料道的长度方向往复运动。

3.根据权利要求2所述的螃蟹自动捆扎辅助装置,其特征在于,所述驱动组件包括驱动圈、斜板、连接杆、导向板以及第一弹性件,所述导向板安装于所述料道,所述挡板安装于所述导向板,所述挡板沿所述导向板的长度方向相对于所述导向板滑动,所述连接杆的一端连接于所述导向板,所述连接杆的另一端转动连接于所述斜板,所述斜板的一端连接所述挡板,所述第一弹性件安装于所述斜板与所述导向板之间,所述第一弹性件令所述挡板具有朝向所述料道的运动趋势,所述驱动圈套设在所述螃蟹掉落管上,所述驱动圈沿所述螃蟹掉落管的轴线方向相对于所述螃蟹掉落管往复滑动,所述斜板的另一端位于所述驱动圈的滑动路径上。

4.根据权利要求3所述的螃蟹自动捆扎辅助装置,其特征在于,所述导向板水平设置,所述导向板的下板面设置有导向槽,所述导向槽的长度沿垂直于所述料道的长度方向延伸,所述挡板位于所述导向槽内,所述挡板相对于所述导向板在所述导向槽内往复滑动;所述连接杆设置有两个,两个所述连接杆位于所述导向槽的宽度方向的两侧,所述第一弹性件的一端连接在所述导向槽的远离所述料道的一槽侧壁上,且另一端通过滑块连接在所述斜板上,所述滑块滑动连接于所述导向槽。

5.根据权利要求4所述的螃蟹自动捆扎辅助装置,其特征在于,所述驱动圈的外周面设置有凸出部,所述凸出部的凸出方向沿所述驱动圈的径向方向向外,所述斜板位于所述凸出部的滑动路径上。

6.根据权利要求3-5任一项所述的螃蟹自动捆扎辅助装置,其特征在于,所述定位机构包括上部敞口的定位盒、定位杆以及传动杆,所述上部敞口位于所述出料口的下方,所述定位盒的盒底设置有螃蟹出口,所述螃蟹出口处设置有隔板,所述隔板用于打开或关闭所述螃蟹出口,所述定位杆设置有多个,每个所述定位杆均活动连接于所述定位盒,多个所述定位杆沿所述定位盒的周向间隔设置,且每个所述定位杆的一端伸入所述定位盒内,每个所述定位杆的另一端连接对应的所述传动杆的一端,每个所述传动杆的另一端转动连接于所述螃蟹掉落管,所述传动杆的转动轴线垂直于所述螃蟹掉落管的轴线,转动所述传动杆,带动相应的所述定位杆相对于所述定位盒滑动,多个所述定位杆共同作用压紧螃蟹的蟹脚。

7.根据权利要求6所述的螃蟹自动捆扎辅助装置,其特征在于,所述定位机构还包括滑动套,所述滑动套套设在所述螃蟹掉落管上,且多个所述定位杆位于所述滑动套以及所述螃蟹掉落管之间,所述滑动套安装于所述驱动圈的上部,所述驱动圈移动带动所述滑动套同步移动,令所述滑动套带动所述定位杆转动。

8.根据权利要求6所述的螃蟹自动捆扎辅助装置,其特征在于,所述定位盒包括侧壁,所述侧壁围成具有上部敞口的所述定位盒,所述隔板位于所述定位盒的底部,且所述隔板转动连接于所述侧壁,所述隔板与所述侧壁的转动轴线垂直于所述料道的轴线。

9.根据权利要求8所述的螃蟹自动捆扎辅助装置,其特征在于,所述定位机构还包括两个开启装置,所述隔板设置有两个,每个所述隔板包括相对设置的两侧,每个所述隔板的其中一侧转动连接于所述侧壁,每个所述开启装置驱动连接于对应的所述隔板的另一侧,驱使所述隔板相对于所述定位盒转动。

10.根据权利要求9所述的螃蟹自动捆扎辅助装置,其特征在于,每个所述开启装置包括安装架、转动板、平衡弹性件以及呈拉伸状态的第二弹性件,所述安装架与所述定位盒固定连接,所述转动板的一侧转动连接于所述安装架,其另一侧通过所述第二弹性件连接于所述隔板的另一侧,所述平衡弹性件安装于所述转动板与所述安装架之间,所述第二弹性件位于所述平衡弹性件与所述螃蟹掉落管之间,所述平衡弹性件用于平衡所述第二弹性件作用于所述转动板的拉力,所述转动板的安装有所述第二弹性件的一侧位于所述驱动圈的滑动路径上。
