专利号: 2016103913449
申请人: 江苏大学
专利类型:发明专利
专利状态:无效专利
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

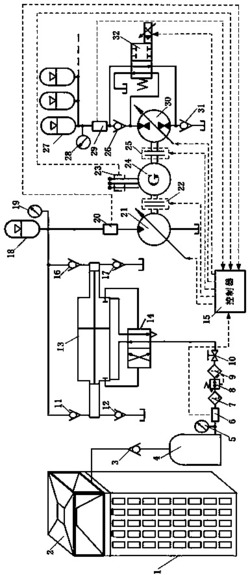

1.一种高层建筑楼顶的风能稳定持续发电系统,其特征是:高层建筑楼顶设有集风器(2),集风器(2)输出端经第一单向阀(3)连接稳压罐(4)输入端,稳压罐(4)输出端依次地串接第一压力表(5)、气体压力流量传感器(6)、过滤器(7)、减压阀(8)、油雾器(9)、第一截止阀(10)和机动换向阀(14),机动换向阀(14)入口与第一截止阀(10)出口连接,机动换向阀(14)的两个出口分别连接气液转换器(13)的气缸两端,气液转换器(13)左右两端的液压油腔入口分别经一单向阀与油箱连接,气液转换器(13)左右两端的液压油腔出口分别经另一单向阀与蓄能器(18)连接,蓄能器(18)出口经第一液体压力流量传感器(20)与变量马达(21)入口连接,变量马达(21)依次串接第一联轴器(22)、发电机/电动机(24)、第二联轴器(25)和泵/马达(30),在发电机/电动机(24)出口设有功率测量计(23);泵/马达(30)的入口与比例换向阀(32)入口连接且经第七单向阀(31)与油箱连接,泵/马达(30)的出口分别连接比例换向阀(32)第一个出口和第六单向阀(26),第六单向阀(26)连接比例换向阀(32)第二个出口且经第二液体压力流量传感器(29)连接储能装置(27);所述气体压力流量传感器(6)、第一液体压力流量传感器(20)、第二液体压力流量传感器(29)、功率测量计(23)、变量马达(21)、泵/马达(30)、比例换向阀(32)、第一联轴器(22)以及第二联轴器(25)分别连接控制器(15)。

2.根据权利要求1所述一种高层建筑楼顶的风能稳定持续发电系统,其特征是:集风器(2)的外壳四周开有前后左右四个集风口,外壳内部上方是集风室(39)、下方是密封腔室(53),四个集风口与集风室(39)之间均设有过滤网,集风室(39)由四个单向板围成;密封腔室(53)内设有第二截止阀(43)、涡轮机(49)、压缩机(51)和第三联轴器(52),集风室(39)的输出口经管道依次地连接第二截止阀(43)和涡轮机(49),涡轮机(49)的输出端经第三联轴器(52)连接压缩机(51)。

3.根据权利要求1所述一种高层建筑楼顶的风能稳定持续发电系统,其特征是:蓄能器(18)出口处设有第二压力表(19),蓄能装置(27)出口处设有第三压力表(28)。

4.一种如权利要求1所述高层建筑楼顶的风能稳定持续发电系统的控制方法,其特征是包含有以下步骤:

A、气体压力流量传感器(6)将检测到的稳压罐(4)内气体压力值输入控制器(15),当气体压力值大于0.5MPa时,控制器(15)控制第一联轴器(22)连接,机动换向阀(14)和气液转换器(13)工作,使气液转换器(13)向蓄能器(18)和变量马达(21)提供连续高压油液,变量马达(21)将高压油液转变为机械能,通过第一联轴器(22)带动发电机/电动机24工作;

B、功率测量计(23)将所检测的用电功率输入控制器(15),若用电功率等于变量马达(21)输出功率,控制器(15)控制第二联轴器(25)断开并控制变量马达(21)的排量,使发电机/电动机(24)输出恒定频率;若用电功率小于变量马达(21)输出功率,控制器(15)控制第二联轴器(24)连接,控制比例换向阀(32)工作,泵/马达(30)转动,输出的高压油液进入蓄能装置(27)中;若用电功率大于变量马达(21)输出功率,控制器(15)控制第二联轴器(25)连接和比例换向阀(32)不工作,储能装置(27)中的高压油液经第二液体压力流量传感器(29)、比例换向阀(32)进入泵/马达(30),控制器(15)控制泵/马达(30)的排量保证其输出恒定转速,并通过第二联轴器(29)带动发电机/电动机(24)转动;

C、当气体压力流量传感器(6)检测到稳压罐(4)内的气体压力小于等于0.5MPa时,控制器(15)控制第一联轴器(22)断开,气液转换器(13)和机动换向阀(14)停止工作。

5.根据权利要求4所述的控制方法,其特征是:步骤C中,若功率测量计(23)检测到有用电,控制器(15)控制第二联轴器(25)连接和比例换向阀(32)不工作,储能装置(27)中的高压油液经第二液体压力流量传感器(29)、比例换向阀(32)进入泵/马达(30),通过第二联轴器(25)带动发电机/电动机(24)转动。
