专利号: 2016103681403
申请人: 彭展忠
专利类型:发明专利
专利状态:已下证
更新日期:2026-01-15
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

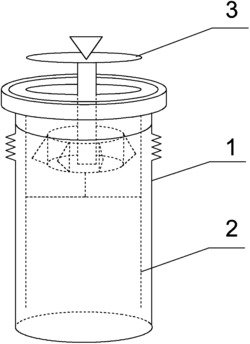

1.一种办公场所专用伸缩式垃圾桶,其特征在于,包括:

外筒体,其呈上部敞开的中空圆柱状结构,所述外筒体包括转动连接的上部分和下部分,所述上部分的顶部沿径向向外延伸出一环状平台,所述下部分的上部环设有弹性构件,使得所述外筒体在竖直方向可拉伸;

内筒体,其呈上下贯通的中空圆柱状结构,所述内筒体套设在所述外筒体内部,所述内筒体和所述外筒体的间隙形成容纳垃圾袋的环形柱状空间,所述内筒体的顶部沿径向向外延伸出一外径大于所述外筒体直径的环形搭板,使得所述环形搭板搭设在所述环状平台上,所述内筒体的内部设有至少一个支架以及通过轴承连接于所述支架的圆柱状搅拌棒,所述搅拌棒的上表面沿轴向开设有盲孔,所述盲孔的内壁上设有内螺纹,所述搅拌棒的外侧壁上设有多个针刺部,所述针刺部与所述内筒体的内壁、所述支架不干涉;

盖体,其包括可卡设在所述内筒体的顶部的圆形封板、固设于所述圆形封板上表面的手柄以及固设于所述圆形封板下表面的杆体,所述杆体的长度设置为不大于所述盲孔的底部到所述内筒体的顶部的距离,所述杆体的下部设有外螺纹并伸入所述盲孔,使得向下按压所述盖体时,所述搅拌棒相对于所述支架旋转。

2.如权利要求1所述的办公场所专用伸缩式垃圾桶,其特征在于,所述环状平台的外径、所述环形搭板的外径、所述外筒体的直径、所述内筒体的直径的比值为1.2~1.3:1.1~

1.2:1:0.8~0.9。

3.如权利要求1所述的办公场所专用伸缩式垃圾桶,其特征在于,所述杆体的按压行程为20~25cm。

4.如权利要求2所述的办公场所专用伸缩式垃圾桶,其特征在于,所述盲孔的直径、所述搅拌棒的直径和所述内筒体的直径的比值为0.4~0.6:1:1.4~1.6。

5.如权利要求1所述的办公场所专用伸缩式垃圾桶,其特征在于,所述搅拌棒的外侧壁上等间距设有8个针刺部。

6.如权利要求1所述的办公场所专用伸缩式垃圾桶,其特征在于,所述内筒体的内部设有两个支架,分别位于所述搅拌棒的上方和下方,对于任意一个支架,其包括水平内接于所述内筒体的内壁的三个连接杆,三个连接杆的连接处朝向所述搅拌棒的方向延伸出一圆柱状支撑杆,两个支撑杆分别和所述搅拌棒的上下表面轴承连接。

7.如权利要求1所述的办公场所专用伸缩式垃圾桶,其特征在于,所述弹性构件为塑料材质。

8.如权利要求1所述的办公场所专用伸缩式垃圾桶,其特征在于,所述上部分的底部设有环状凸棱,所述下部分的顶部设有容纳所述环状凸棱的环状凹槽,实现所述上部分和所述下部分转动连接。
