专利号: 201610350294X
申请人: 湖南农业大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

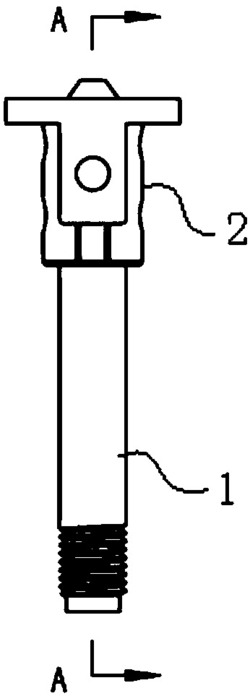

1.一种喷头旋转水芯,其特征在于:包括分水芯和旋水芯;

所述分水芯和旋水芯具有同轴套接的内腔通道,其中分水芯固定设置,旋水芯转动套装在分水芯上;

所述分水芯上设有分水孔,所述旋水芯上设有至少一个对接孔,通过旋水芯转动与分水孔间歇连通;

所述分水芯和旋水芯构成的旋转水芯布置于喷头的喷头座中,分水芯的内腔通道与连接水源的喷杆连通,所述旋水芯的对接孔与喷头连通。

2.根据权利要求1所述的喷头旋转水芯,所述旋水芯上布置有若干平行于轴线的出水孔,所述出水孔一端与对接孔连通,另一端在旋水芯端部开口,与喷头连通。

3.根据权利要求2所述的喷头旋转水芯,所述旋水芯的端部设置环形槽,所述出水孔开口设置在环形槽底部。

4.根据权利要求1所述的喷头旋转水芯,所述分水孔为两个,沿分水芯的同一径向对称分布。

5.根据权利要求4所述的喷头旋转水芯,所述旋水芯上的对接孔为两个,沿旋水芯的同一径向对称分布,在轴向位置与分水孔间歇对接。

6.根据权利要求1-5中任一项所述的喷头旋转水芯,所述旋水芯包括轴向一体连接的圆柱体和凸台两部分,其中凸台的截面小于圆柱体的圆截面;

所述圆柱体用于转动嵌装在喷头座内部,

所述凸台的侧面包括两个圆柱体延伸的对称圆柱弧面;

所述对接孔开设在圆柱弧面上。

7.根据权利要求6所述的喷头旋转水芯,所述凸台的侧面上还开设有若干垂直于对接孔的中间孔,所述中间孔的轴向位置与分水孔错开分布。

8.根据权利要求1所述的喷头旋转水芯,所述分水芯一端设置分水芯螺纹接口,用于与喷杆固定螺接,另一端为锥面,所述旋水芯的内腔通道顶部设置定位台阶孔,所述分水芯的锥面与定位台阶孔接触,将旋水芯定位在喷头座内。
