专利号: 2016103321338
申请人: 丽水市伊凡家模具科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种多套叠加式自动调节孔径的万用扳手,包括手柄(9)、扳手头(1)、内六方套环(3)和螺钉(8),其特征是:扳手头(1)设置在手柄(9)的一端,扳手头(1)上设有内六方套孔(2),在扳手头(1)的内六方套孔(2)内设有内六方套环(3),所述内六方套环(3)外缘六个面的间隔三个面上分别设有长条槽(12),内六方套环(3)处于扳手头(1)的内六方套孔(2)内,三根螺钉(8)穿过扳手头(1)外部面设置的三个螺孔后,三根螺钉(8)的内端分别处于内六方套环(3)的三个长条槽(12)内,由扳手头(1)的内六方套孔(2)和内六方套环(3)的内六方套孔(2)形成两种不同直径的外六方螺栓、螺母用扳手。

2.一种多套叠加式自动调节孔径的万用扳手,其特征是:扳手头(1)设置在手柄(9)的一端,扳手头(1)上设有内六方套孔(2),在扳手头(1)的内六方套孔(2)内设有多个环环相套的六方套环,其中最内部内六方套环(3)外缘六个面的间隔三个面上分别设有长条槽(12),六方套环A(4)套在内六方套环(3)的外部,三根螺钉(8)穿过六方套环A(4)的三个面的螺孔(13)后所述三根螺钉(8的内端分别处于内六方套环(3)的三个长条槽(12)内形成内六方套环(3)的防脱落结构,六方套环A(4)的两两螺孔(13)面之间的另三个面上分别设有长条槽(12),六方套环B(5)套在六方套环A(4)的外部,三根螺钉(8)穿过六方套环B(5)三个面的螺孔(13)后三根螺钉(8)的内端分别处于六方套环A(4)的三个长条槽(12)内形成六方套环A(4)的防脱落结构,六方套环B(5)的两两螺孔(13)面之间的另三个面上分别设有长条槽(12),六方套环B(5)处于扳手头(1)的内六方套孔(2)中,三根螺钉(8)穿过扳手头(1)外部面设置的三个螺孔后,三根螺钉(8)的内端分别处于六方套环B(5)的三个长条槽(12)内形成三种不同直径的外六方螺栓、螺母用扳手。

3.一种多套叠加式自动调节孔径的万用扳手,其特征是:扳手头(1)设置在手柄(9)的一端,扳手头(1)上设有内六方套孔(2),在扳手头(1)的内六方套孔(2)内设有多个环环相套的六方套环,其中最内部内六方套环(3)外缘六个面的间隔三个面上分别设有长条槽(12),六方套环A(4)套在内六方套环(3)的外部,三根螺钉(8)穿过六方套环A(4)的三个面的螺孔(13)后所述三根螺钉(8)的内端分别处于内六方套环(3)的三个长条槽(12)内形成内六方套环(3)的防脱落结构,六方套环A(4)的两两螺孔(13)面之间的另三个面上分别设有长条槽(12),六方套环B(5)套在六方套环A(4)的外部,三根螺钉(8)穿过六方套环B(5)三个面的螺孔(13)后三根螺钉(8)的内端分别处于六方套环A(4)的三个长条槽(12)内形成六方套环A(4)的防脱落结构,六方套环B(5)的两两螺孔(13)面之间的另三个面上分别设有长条槽(12),六方套环C(6)套在六方套环B(5)的外部,三根螺钉(8)穿过六方套环C(6)三个面的螺孔(13)后三根螺钉(8)的内端分别处于六方套环B(5)的三个长条槽(12)内形成六方套环B(5)的防脱落结构,六方套环C(6)的两两螺孔(13)面之间的另三个面上分别设有长条槽(12),六方套环C(6)处于扳手头(1)的内六方套孔(2)中,三根螺钉(8)穿过扳手头(1)外部面设置的三个螺孔后,三根螺钉(8)的内端分别处于六方套环C(6)的三个长条槽(12)内形成四种不同直径的外六方螺栓、螺母用扳手。

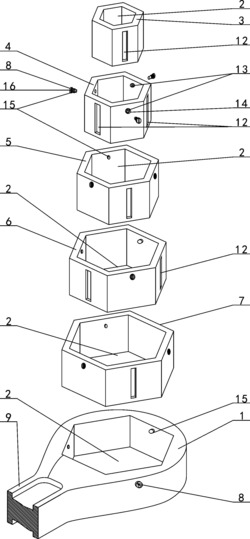

4.一种多套叠加式自动调节孔径的万用扳手,其特征是:扳手头(1)设置在手柄(9)的一端,扳手头(1)上设有内六方套孔(2),在扳手头(1)的内六方套孔(2)内设有多个环环相套的六方套环,其中最内部内六方套环(3)外缘六个面的间隔三个面上分别设有长条槽(12),六方套环A(4)套在内六方套环(3)的外部,三根螺钉(8)穿过六方套环A(4)的三个面的螺孔(13)后所述三根螺钉(8)的内端分别处于内六方套环(3)的三个长条槽(12)内形成内六方套环(3)的防脱落结构,六方套环A(4)的两两螺孔(13)面之间的另三个面上分别设有长条槽(12),六方套环B(5)套在六方套环A(4)的外部,三根螺钉(8)穿过六方套环B(5)三个面的螺孔(13)后三根螺钉(8)的内端分别处于六方套环A(4)的三个长条槽(12)内形成六方套环A(4)的防脱落结构,六方套环B(5)的两两螺孔(13)面之间的另三个面上分别设有长条槽(12),六方套环C(6)套在六方套环B(5)的外部,三根螺钉(8)穿过六方套环C(6)三个面的螺孔(13)后三根螺钉(8)的内端分别处于六方套环B(5)的三个长条槽(12)内形成六方套环B(5)的防脱落结构,六方套环C(6)的两两螺孔(13)面之间的另三个面上分别设有长条槽(12),六方套环D(7)套在六方套环C(6)的外部,三根螺钉(8)穿过六方套环D(7)三个面的螺孔(13)后三根螺钉(8)的内端分别处于六方套环C(6)的三个长条槽(12)内形成六方套环C(6)的防脱落结构,六方套环D(7)的两两螺孔(13)面之间的另三个面上分别设有长条槽(12),六方套环D(7)处于扳手头(1)的内六方套孔(2)中,三根螺钉(8)穿过扳手头(1)外部面设置的三个螺孔后,三根螺钉(8)的内端分别处于六方套环D(7)的三个长条槽(12)内形成五种不同直径的外六方螺栓、螺母用扳手。

5.根据权利要求2、3或4所述的多套叠加式自动调节孔径的万用扳手,其特征是:在六方套环的螺孔(13)外端设有扩颈孔口(14),螺钉(8)的旋拧端处于扩颈孔口(14)内。

6.根据权利要求1、2、3或4所述的多套叠加式自动调节孔径的万用扳手,其特征是:所述螺钉(8)的内端设有光杆(15),光杆(15)处于长条槽(12)内。

7.根据权利要求1、2、3或4所述的多套叠加式自动调节孔径的万用扳手,其特征是:在手柄(9)的上下两面上分别设有减重凹陷(10)。

8.根据权利要求1、2、3或4所述的多套叠加式自动调节孔径的万用扳手,其特征是:在手柄(9)的靠近另一端设有挂孔(11)。
