专利号: 2016103099291
申请人: 姚丽珍
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

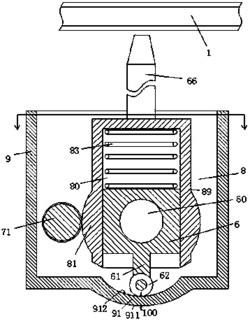

1.一种太阳能供电的建筑缝隙灌浆装置,用于对建筑缝隙(1)进行灌浆,其特征在于:

包括基架(9)以及通过旋转支承装置(88)而与所述基架(9)的后壁连接的喷头连接装置(8),其中,所述喷头连接装置(8)包括具有滑动夹持空腔(80)的喷头转动驱动壳体(89),所述滑动夹持空腔(80)中滑动配合有喷头运动驱动滑块(6),所述喷头运动驱动滑块(6)内设置有前后方向延伸的流体通道(60)用以与灌浆喷头(66)流体连通,所述喷头运动驱动滑块(6)的上侧面通过设于所述滑动夹持空腔(80)中的顶压弹簧(83)而受到抵压作用,从而利用旋转安装于所述喷头运动驱动滑块(6)的下侧面而一体凸出的顶压臂(61)的末端处的顶压滚轮(62)来抵靠在固设于所述基架(9)的下壁处的曲线轮廓部(91)的内壁面(912)上,所述喷头转动驱动壳体(89)的下部设置有齿轮部段(81)用以与由正反转驱动电机(72)驱动的齿轮(71)啮合从而驱动所述喷头转动驱动壳体(89)转动,所述正反转驱动电机(72)与所述基架(9)固定连接,所述正反转驱动电机(72)的右侧设置有与所述基架(9)固定连接的蓄电池组(28),所述蓄电池组(28)一端与所述正反转驱动电机(72)电连接,所述蓄电池组(28)另一端与设置在所述基架(9)上的太阳能电池板电连接,从而通过所述太阳能电池板将太阳能转变为电能储存于蓄电池组(28)内为所述正反转驱动电机(72)供电使用而节约能源,所述喷头运动驱动滑块(6)的左右相对的两个外侧面分别与所述滑动夹持空腔(80)中的两个左右相对的内侧面配合从而可滑动地受所述喷头转动驱动壳体(89)的转动驱动,所述流体通道(60)的前端延伸穿过所述喷头转动驱动壳体(89)的前壁以与灌浆源连接,其中,所述曲线轮廓部(91)的内壁面(912)的曲线形状为椭圆形部段,所述曲线轮廓部(91)的与所述内壁面(912)相对的外壁面(911)的曲线形状为圆形部段,由此,当所述灌浆喷头(66)处于与所述建筑缝隙(1)正交的方向上时,所述曲线轮廓部(91)在与所述顶压滚轮(62)的接触位置处所具有的壁厚(100)小于所述接触位置的两侧位置所具有的壁厚。

2.根据权利要求1所述的一种太阳能供电的建筑缝隙灌浆装置,其特征在于:当所述灌浆喷头(66)处于竖直方向上时,所述曲线轮廓部(91)与所述顶压滚轮(62)的接触位置具有最小壁厚。

3.根据权利要求1或2所述的一种太阳能供电的建筑缝隙灌浆装置,其特征在于:所述内壁面(912)的曲线形状以最小壁厚位置处的竖直方向的轴线而左右对称。
