专利号: 2016102655986
申请人: 罗洋德
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

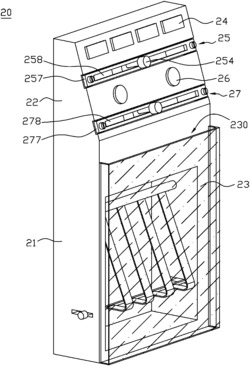

1.一种信息调整简便的医用信息栏,包括底板(10)、多个信息栏单元(20),多个信息栏单元按序设置在底板上;每个信息栏单元包括栏体(21)和栏头(22),所述栏体包括透明卡壳(23),卡壳位于栏体的外表面,卡壳与栏体外表面构成一卡槽,卡槽设一竖直向上的开口(230);其特征在于:所述栏头设有四个第一标识块(24)和第一滑块装置(25),所述四个第一标识块左右并列设置,所述第一滑块装置位于四个第一标识块的下方,第一滑块装置包括开设在栏头上的第一滑槽(251)、滑动配合在第一滑槽内的第一滑行件,第一滑行件可在第一滑槽内左右移动,所述第一滑槽的长度大于或等于并列设置的四个第一标识块的总长度。

2.如权利要求1所述的一种信息调整简便的医用信息栏,其特征在于:所述第一滑槽(251)呈长方体状,第一滑槽的侧壁上开设第一导向槽(252);所述第一滑行件包括第一滑块(253)、第一螺栓(254),所述第一滑块呈方形状,第一滑块的侧壁上设有第一导向块(255),第一滑块配合在第一滑槽内,第一滑块上的第一导向块配合在第一导向槽内,所述第一滑块上开设第一螺纹孔(256),所述第一螺栓的小头端螺接在第一螺纹孔内,第一螺栓的大头端突出第一滑槽且伸出栏头(22)的外表面。

3.如权利要求2所述的一种信息调整简便的医用信息栏,其特征在于:所述栏头(22)上安装一长条状的第一槽条(257),第一槽条盖住第一滑槽(251)的开口,第一槽条上开设长条状的第一滑行槽(258),第一滑行槽的宽度小于第一螺栓(254)大头端宽度,所述第一螺栓的小头端穿过第一滑行槽后螺接在第一滑块(253)的第一螺纹孔(256)内,第一螺栓的大头端抵在第一槽条的外表面上。

4.如权利要求1所述的一种信息调整简便的医用信息栏,其特征在于:所述栏头(22)设有两个第二标识块(26)和第二滑块装置(27),所述两个第二标识块左右并列设置,两个第二标识位于第一滑块装置(25)的下方,第二滑块装置位于两个第二标识块的下方;第二滑块装置包括开设在栏头上的第二滑槽(271)、滑动配合在第二滑槽内的第二滑行件,第二滑行件可在第二滑槽内左右移动,所述第二滑槽的长度大于或等于并列设置的两个第二标识块的总长度。

5.如权利要求4所述的一种信息调整简便的医用信息栏,其特征在于:所述第二滑槽(271)呈长方体状,第二滑槽的侧壁上开设第二导向槽(272);所述第二滑行件包括第二滑块(273)、第二螺栓(274),所述第二滑块呈方形状,第二滑块的侧壁上设有第二导向块(275),第二滑块配合在第二滑槽内,第二滑块上的第二导向块配合在第二导向槽内,所述第二滑块上开设第二螺纹孔(276),所述第二螺栓的小头端螺接在第二螺纹孔内,第二螺栓的大头端突出第二滑槽且伸出栏头(22)的外表面。

6.如权利要求5所述的一种信息调整简便的医用信息栏,其特征在于:所述栏头(22)上安装一长条状的第二槽条(277),第二槽条盖住第二滑槽(271)的开口,第二槽条上开设长条状的第二滑行槽(278),第二滑行槽的宽度小于第二螺栓(274)大头端宽度,所述第二螺栓的小头端穿过第二滑行槽后螺接在第二滑块(273)的第二螺纹孔(276)内,第二螺栓的大头端抵在第二槽条的外表面上。

7.如权利要求1所述的一种信息调整简便的医用信息栏,其特征在于:所述栏体(21)开设一方形通孔(210),方形通孔连通卡槽,方形通孔内固定设置一横杆(211),横杆上固定设置多个并列设置的弹性金属片(212),所述弹性金属片设一折弯凸部,折弯凸部抵在卡壳(23)内表面上;所述栏体的两侧壁上分别开设弧形豁口(213),弧形豁口内滑动插设一连杆(214),连杆横向贯穿栏体,连杆与横杆平行且位于横杆的下方,连杆与多个弹性金属片的底部固定连接。
