专利号: 2015109618625
申请人: 宋永久
专利类型:发明专利
专利状态:已下证
专利领域: 焙烤;制作或处理面团的设备;焙烤用面团〔1,8〕
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

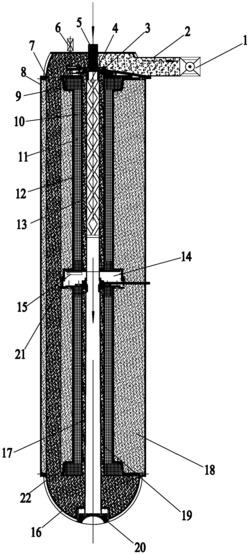

1.一种食品加热舱,其特征在于:包括外壳(8),所述外壳(8)内设置外管(12),外管(12)内设置内管(13),在外管(12)与内管(13)之间设置加热器(11),内管(13)中设置食物托架(10、17),食物托架(10、17)与内管(13)内壁之间构成副烟道(19),所述食物托架中设置旋转推进刀(4),所述外管(12)端部设置用于安装加热器(11)的电磁插座(9),入口烟罩(2)与外管(12)或外壳(8)的入口端密封连接,涂油环(3)与食物托架(10、17)相连接,供油管一端与涂油环(3)相连接,供油管另一端与外接供油装置相连接,入口烟罩(2)顶部设置烟气排放调节阀(1),出口烟罩(16)与外管(12)或外壳(8)的出口端密封连接,外管(12)设置伸缩装置(14)以便于代偿热胀冷缩对装置结构的影响,伸缩装置(14)内隙设置温度检测元件(15),温度检测元件(15)外接温控装置,伸缩装置(14)的低点设置排污孔(21),在外壳(8)与外管(12)之间填充保温介质(18),并在保温介质(18)内沿轴向贯穿设置烟气连接管(7),所述排污孔(21)连通烟气连接管(7),所述烟气连接管(7)两端分别连通入口烟罩(2)、出口烟罩(16)。

2.如权利要求1所述的食品加热舱,其特征在于:所述旋转推进刀(4)安装于加热舱的入口侧,旋转推进刀(4)由驱动电机(6)驱动。

3.如权利要求1所述的食品加热舱,其特征在于:所述食物托架包括入口端食物托架(10)、出口端食物托架(17),涂油环(3)至少有两个,其中一个涂油环设置于食物托架的入口端,另一个涂油环设置于入口端食物托架(10)与出口端食物托架(17)之间。

4.如权利要求1所述的食品加热舱,其特征在于:所述出口烟罩(16)底部设置供烟气中油污排泄的残油出口(22),出口烟罩(16)的出料口设有防尘盖(20),入口烟罩(2)上设有入料口(5)。

5.如权利要求1所述的食品加热舱,其特征在于:外管(12)至少有两根,两根外管(12)连接端相互套设连接,形成伸缩装置(14),两只外管(12)可以之间可以相互滑动。
