玻璃幕墙
¥5000
专利号: 2015109406903
申请人: 江苏嘉泽建设有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

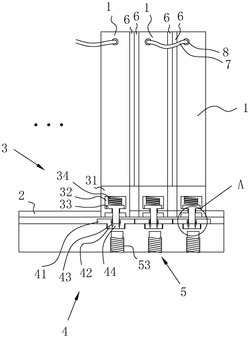

1.一种玻璃幕墙,包括若干百叶玻璃(1),所述百叶玻璃(1)的两端设置有用于安装所述百叶玻璃(1)的框架(2),其特征在于:每个所述百叶玻璃(1)端部均设有于框架(2)内滑移的插销机构(3)、固定于框架(2)上与插销机构(3)配对的联动机构(4)、与插销机构(3)配对的电控机构(5);

所有所述插销机构(3)受控于对应电控机构(5)并与联动机构(4)相互卡合连接;

所有所述联动机构(4)形成联动用以驱动每个百叶玻璃(1)同时连动旋转;

所述插销机构(3)包括设有内腔(32)的基座(31)、嵌设于内腔(32)中于基座(31)内上、下运动的插销件(33)、连接基座(31)的内腔(32)底部和插销件(33)尾部的弹性件(34),所述插销件(33)为磁性材料,所述基座(31)与框架(2)滑移连接,所述基座(31)与百叶玻璃(1)固定连接。

2.根据权利要求1所述的玻璃幕墙,其特征在于:所述联动机构(4)包括嵌设于框架(2)上并与框架(2)旋转连接的联动齿轮(41)、设置于联动齿轮(41)的轴孔(44)内的卡扣(43),所述插销件(33)伸入联动齿轮(41)的轴孔(44)中时,卡扣(43)与插销件(33)卡接,所有所述联动齿轮(41)并排设置相互啮合联动。

3.根据权利要求2所述的玻璃幕墙,其特征在于:所述电控机构(5)包括用于供电的电源(51)、串联于电源(51)回路的开关(52)、相互串联的继电器线圈(53),所述继电器线圈(53)通电之后用以驱动插销件(33)运动与卡扣(43)卡接。

4.根据权利要求2所述的玻璃幕墙,其特征在于:所述联动齿轮(41)包括凸台(42),所述凸台(42)钳合于框架(2)。

5.根据权利要求2所述的玻璃幕墙,其特征在于:所述卡扣(43)与联动齿轮(41)的轴孔(44)内壁铰接,所述卡扣(43)上设有卡块(45),所述卡块(45)的底部具有倾斜的导向面(46)。

6.根据权利要求1所述的玻璃幕墙,其特征在于:所述百叶玻璃(1)的两侧设有密封件(6)。

7.根据权利要求1所述的玻璃幕墙,其特征在于:所有所述百叶玻璃(1)上均穿射有绳索(7),所述绳索(7)上设有绳结(8)用以定位相邻百叶玻璃(1)的间距。
