专利号: 2015106320972
申请人: 浙江富胜达科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种可倾斜支撑的高尔夫球袋,包括内骨架、插置座(10)、底座体(20)、壳体(30),所述内骨架的两端分别连接插置座和底座体,所述壳体包覆在内骨架上且与插置座和底座体连接;其特征在于:所述壳体的同一侧壁上铰接两根撑板(70)和两根支板(80);所述两根撑板以左右并列的方式铰接在壳体侧壁的上部,每根撑板的顶端铰接在壳体侧壁上,所述两根支板以左右并列的方式铰接在壳体侧壁的下部,每根支板的底端铰接在壳体侧壁上;

每一撑板的底端开设一长条状豁口(71),长条状豁口的一对相向侧壁上开设导向槽(72);每一支板的一对外侧壁上设一对导向块(81),一对导向块位于支板的顶端;两根支板上的一对导向块分别与两根撑板上的导向槽滑动配合;

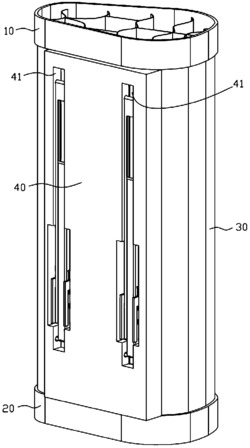

所述壳体(30)的侧壁上设有硬质板材(40),硬质板材上开设两条竖直向的长条状凹槽(41),两条长条状凹槽设置在硬质板材的左右两侧;位于壳体侧壁左侧的撑板(70)和支板(80)铰接在设置在硬质板材左侧的长条状凹槽内,位于壳体侧壁右侧的撑板和支板铰接在设置在硬质板材右侧的长条状凹槽内;

位于壳体(30)侧壁左侧的撑板(70)的底部左侧壁上设有第一支撑模块(50),位于壳体侧壁左侧的撑板的底部右侧壁上设有第二支撑模块(60);位于壳体侧壁右侧的撑板的底部左侧壁上设有第一支撑模块,位于壳体侧壁右侧的撑板的底部右侧壁上设有第二支撑模块;

所述第一支撑模块(50)包括第一支撑脚(51)、第一滑块(52)、第一升降杆(53)、第一支座(54);所述第一支座固定在位于壳体侧壁左侧的撑板的底部左侧壁上,第一支座开设竖直向的第一滑槽(55),第一滑槽的底端开口,所述第一滑槽的右侧壁上固定安装第一滑杆(56);所述第一支撑脚位于第一滑槽内,第一支撑脚的右侧壁上开设竖直向的第一导向槽(57),第一滑杆与第一导向槽配合;所述第一滑块位于第一滑槽内且与第一滑槽滑动配合,第一滑块位于第一支撑脚的上方,第一滑块可沿第一滑槽上下移动,第一滑块左侧壁上设有向下延伸的第一铰接销(58),第一铰接销铰接在第一支撑脚的左侧壁上;所述第一升降杆竖直设置,第一升降杆活动插设在第一支座的顶部,第一升降杆的底端连接在第一滑块的顶面上,第一升降杆的顶端向上突出第一支座的顶面;

所述第二支撑模块(60)包括第二支撑脚(61)、第二滑块、第二升降杆、第二支座;所述第二支座固定在位于壳体侧壁左侧的撑板的底部右侧壁上,第二支座开设竖直向的第二滑槽,第二滑槽的底端开口,所述第二滑槽的左侧壁上固定安装第二滑杆;所述第二支撑脚位于第二滑槽内,第二支撑脚的左侧壁上开设竖直向的第二导向槽,第二滑杆与第二导向槽配合;所述第二滑块位于第二滑槽内且与第二滑槽滑动配合,第二滑块位于第二支撑脚的上方,第二滑块可沿第二滑槽上下移动,第二滑块右侧壁上设有向下延伸的第二铰接销,第二铰接销铰接在第二支撑脚的右侧壁上;所述第二升降杆竖直设置,第二升降杆活动插设在第二支座的顶部,第二升降杆的底端连接在第二滑块的顶面上,第二升降杆的顶端向上突出第二支座的顶面;

所述第一升降杆(53)的顶端枢接第一外螺纹件(591),所述第一支座(54)的顶面上固定第一内螺纹件(592),第一升降杆穿设在第一内螺纹件内,所述第一外螺纹件可与第一内螺纹件螺接;

所述第二升降杆的顶端枢接第二外螺纹件,所述第二支座的顶面上固定第二内螺纹件,第二升降杆穿设在第二内螺纹件内,所述第二外螺纹件可与第二内螺纹件螺接;

所述第一支撑脚(51)呈直条状,第一支撑脚的顶端设有第一弧形面(511)和第一限位块(512),第一弧形面位于第一支撑脚的后侧,第一限位块位于第一支撑脚的前侧;当第一滑杆(56)位于第一导向槽(57)的顶端时,第一滑杆的中心线与第一弧形面的中心线重合,且第一滑杆的中心线与第一铰接销(58)的中心线重合;

所述第二支撑脚(61)呈直条状,第二支撑脚的顶端设有第二弧形面和第二限位块,第二弧形面位于第二支撑脚的后侧,第二限位块位于第二支撑脚的前侧;当第二滑杆位于第二导向槽的顶端时,第二滑杆的中心线与第二弧形面的中心线重合,且第二滑杆的中心线与第二铰接销的中心线重合。
