专利号: 2015106263753
申请人: 宇龙计算机通信科技(深圳)有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

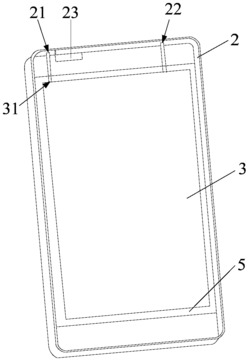

1.一种天线系统,用于移动终端,其特征在于,包括:套设在所述移动终端上的金属中框,所述金属中框为闭环无断点结构,且所述金属中框上设置有可调谐天线。

2.根据权利要求1所述的天线系统,其特征在于,

所述可调谐天线包括第一可调谐天线和第二可调谐天线;其中,所述第一可调谐天线包括设置在所述金属中框上的馈电点和设置在所述金属中框上的接地点,所述馈电点与所述移动终端的电路主板上的射频馈源电连接,所述接地点与所述电路主板上的地连接;以及所述第二可调谐天线包括金属走线,所述金属走线与所述金属中框连接,并通过所述金属中框上的馈电点与所述移动终端的电路主板上的射频馈源电连接。

3.根据权利要求2所述的天线系统,其特征在于,

所述第一可调谐天线中的所述馈电点与所述接地点之间的间距可调。

4.根据权利要求3所述的天线系统,其特征在于,

所述金属中框包括上金属框条、下金属框条、左金属框条及右金属框条,所述上金属框条的一端与所述左金属框条的顶端相连,所述上金属框条的另一端与所述右金属框条的顶端相连,且所述下金属框条的一端与所述左金属框条的底端相连,所述下金属框条的另一端与所述右金属框条的底端相连,以使所述上金属框条、所述下金属框条、所述左金属框条及所述右金属框条围成一闭环无断点金属中框;

其中,所述上金属框条和所述下金属框条为U型金属框条。

5.根据权利要求4所述的天线系统,其特征在于,还包括:背壳,所述背壳包括上壳、中壳及下壳,所述上壳与所述上金属框条连接,所述中壳的一端与所述左金属框条连接,所述中壳的另一端与所述右金属框条连接,所述下壳与所述下金属框条连接,其中,所述上壳与所述下壳为非金属壳,所述中壳为金属壳。

6.根据权利要求5所述的天线系统,其特征在于,还包括:所述中壳与所述左金属框条及所述右金属框条为一体式结构。

7.根据权利要求5所述的天线系统,其特征在于,

所述第一可调谐天线和所述第二可调谐天线均设置在所述金属中框的所述上金属框条上;或所述第一可调谐天线和所述第二可调谐天线均设置在所述金属中框的所述下金属框条上。

8.根据权利要求5至7中任一项所述的天线系统,其特征在于,还包括:金属支撑板,所述金属支撑板的一侧面与所述移动终端的电路主板电连接,所述金属支撑板的另一侧面与所述背壳相电连接。

9.根据权利要求8所述的天线系统,其特征在于,

所述金属支撑板靠近所述背壳的一侧面上设置有支撑结构,所述支撑结构与所述背壳的所述中壳相连接,其中,所述金属支撑板与所述背壳的中壳之间具有容纳腔,所述容纳腔中设置有所述移动终端的电源结构。

10.一种移动终端,其特征在于,包括如权利要求1至9中任一项所述的天线系统。
