专利号: 2015106048032
申请人: 青岛理工大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

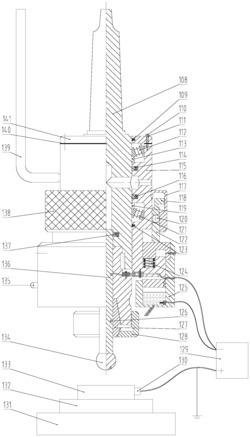

1.一种静电雾化内冷磨头,其特征在于:包括主轴、静电雾化成膜结构和内冷磨削结构,静电雾化成膜结构安装在主轴上,静电雾化成膜结构套合在内冷磨削结构的外侧,且静电雾化成膜结构的喷射口朝向磨头设置。

2.根据权利要求1所述的静电雾化内冷磨头,其特征在于:所述主轴上套合有固定设置的固定外套。

3.根据权利要求2所述的静电雾化内冷磨头,其特征在于:所述主轴和固定外套之间通过圆锥滚子轴承组件连接。

4.根据权利要求1所述的静电雾化内冷磨头,其特征在于:所述内冷磨削结构为静电雾化内冷磨削结构,包括磨头、导线连接块、高压电转换装置以及电源,所述磨头的磨头柄固定在主轴内,导线连接块固定在主轴上,所述高压电转换装置套合在磨头柄的外侧,且固定设置,导线连接块与高压电转换装置活动连接,高压电转换装置与电源连接,磨头柄内设置内冷孔,内冷孔贯穿磨头和磨头柄,导线连接块通过导线与内冷孔连接。

5.根据权利要求4所述的静电雾化内冷磨头,其特征在于:所述内冷孔为双螺旋孔道。

6.根据权利要求1所述的静电雾化内冷磨头,其特征在于:所述内冷磨削结构为相变换热式磨削结构,包括磨头和磨头柄,磨头柄内设置相变换热式冷却装置,相变换热式冷却装置包括蒸发段、绝热端和冷凝段,蒸发段靠近磨头安装,冷凝段远离磨头安装。

7.根据权利要求6所述的静电雾化内冷磨头,其特征在于:所述蒸发段的内锥角小于

90°,冷凝段设置散热片。

8.根据权利要求1所述的静电雾化内冷磨头,其特征在于:所述静电雾化成膜结构包括注射泵、安装在注射泵内部的电极以及设置在注射泵出口端的喷射口,所述电极和工件加电装置分别与静电发生器负极和正极连接,注射泵的柱塞与电机连接,喷射口垂直设置或朝向磨头倾斜设置。

9.根据权利要求2所述的静电雾化内冷磨头,其特征在于:所述静电雾化内冷磨头还包括可伸缩套筒结构,可伸缩套筒结构包括手旋套和推板,手旋套活动安装在固定外套上,手旋套和推板的一端螺纹连接,固定外套上设置有用于将推板的另一端进行卡合的凹槽,在凹槽内部,推板与固定外套之间设置有弹性介质,注射泵与推板连接。

10.根据权利要求9所述的静电雾化内冷磨头,其特征在于:所述推板为分体结构,包括推板本体和推板连接块,推板本体与手旋套之间螺纹连接,推板本体与推板连接块连接,固定外套上设置有用于卡合推板连接块的凹槽,在凹槽内部,推板连接块与固定外套之间弹性介质连接,注射泵与推板连接块连接。
