专利号: 2015105668644
申请人: 广西南岜仔科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

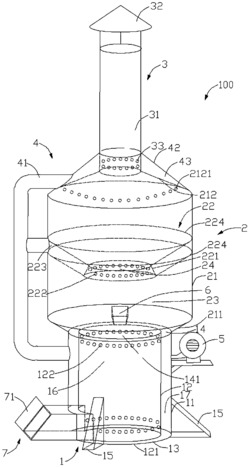

1.一种垃圾焚烧炉,其特征在于:所述垃圾焚烧炉包括第一炉体、第二炉体、风机、引风部及排烟管,并设有喂料口及排渣口;所述第一炉体包括外筒、内筒、中空密封件及底板;所述内筒设置在外筒内部,所述底板设置在所述内筒及所述外筒的底面;所述中空密封件开设有通孔,并连接所述内筒及所述外筒的顶部;所述内筒内部为第一燃烧室,并与所述外筒、所述中空密封件及所述底板一起围绕成换气空间;所述内筒侧壁下部及上部分别开设有第一进气孔、第二进气孔,所述排渣口设置在所述第一炉体底部,并与所述第一燃烧室连通;所述第二炉体包括筒体及拦火进气部;所述筒体内部为第二燃烧室,并且一端与所述排烟管连通,另一端通过所述通孔与所述内筒连通;所述拦火进气部外缘与所述筒体连接,内侧开设有排气道,并在围着排气道的连接壁上开设有第三进气孔,且设有风道;所述风道与所述引风部连通;所述第三进气孔连通所述风道与所述排气道;所述筒体顶部还开设有第四进气孔;所述排烟管开设有第五进气孔;所述引风部连通所述第一进气孔、第二进气孔、第三进气孔、第四进气孔及第五进气孔;所述风机吸入的新鲜空气能够穿过所述第一进气孔、第二进气孔、第三进气孔、第四进气孔及第五进气孔进入所述第一燃烧室、第二燃烧室及排烟管内部;其中,所述引风部包括引风管及导流体,所述导流体与所述筒体顶部、所述排烟管之间形成一进气空间;所述第四进气孔连通所述进气空间与所述筒体,所述第五进气孔连通所述进气空间与所述排烟管;所述引风管连通所述换气空间、所述风道及所述导流体;

所述筒体两端分别设置有上缩口、下缩口;所述下缩口与所述第一炉体顶部相连并连通第一燃烧室及第二燃烧室,所述上缩口与所述排烟管相连并连通所述第二燃烧室及排烟管;所述第四进气孔开设在所述上缩口上;

所述外筒、所述内筒、所述筒体、所述排气道、所述排烟管同轴;

在所述排气道的轴线方向上,所述第三进气孔轴线朝向第一炉体一侧倾斜;在垂直于所述排气道轴线的平面上,所述第三进气孔轴线朝向所在连接壁上的位置的切向方向倾斜;

所述喂料口底面朝向所述第二炉体的中心轴方向倾斜向下,以使进料端高而出料端低;

所述排烟管包括排烟管本体和防雨罩,所述排烟管本体的底部连通所述筒体,所述防雨罩设置在所述排烟管本体顶部;

所述风机的排风口连通所述外筒或者所述引风部,用以将新鲜空气通过所述换气空间、所述引风部进入所述第一燃烧室、所述风道、所述第二燃烧室顶部及所述排烟管内部;

所述拦火进气部的顶面外侧高,内侧低;落在所述拦火进气部顶面的不完全燃烧颗粒受重力的影响向所述拦火进气部的内侧滑落,并通过排气道向所述第一炉体侧掉落;

所述拦火进气部的底面外侧高,内侧低,使第一炉体燃烧时产生的不完全燃烧气体在遇到拦火进气部时向中间回流并由于惯性的影响向第一炉体侧倒流。
