专利号: 2015105425727
申请人: 广东威创视讯科技股份有限公司
专利类型:发明专利
专利状态:无效专利
更新日期:2024-12-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种投影机色温设置方法,其特征在于:包括以下步骤:

S1.给投影机设置一种初始RGB占空比CR0、CG0、CB0,分别切换R画面、G画面和B画面,并使切换R画面、G画面和B画面时,各个画面的电流值调到最大;分别检测R画面、G画面和B画面中心点的照度值LR、LG、LB和色亮度值;根据不同投影机RGB灯之间的差异性在检测的色亮度值的左右两侧附近偏移选取一条色温;

S2.根据检测的R画面、G画面和B画面中心点的照度值LR、LG、LB和选取的色温对应的色亮度值换算出该色温所对应的RGB占空比值;

S3.重新测量一组在该RGB占空比值下的色点(xR1,yR1)、(xG1,yG1 )、(xB1,yB1),并根据RGB占空比值计算该色温对应的色亮度值;然后将计算的RGB占空比值、经计算的色温对应的色亮度值烧录至投影机;

完成步骤S3后,色温设置方法还包括有对投影机256灰阶进行修正的步骤,具体如下:检测获得色温对应的RGB的照度值,并使用最小二乘法拟合照度值形成一波形图,用户根据波形图快速定位可能出现256灰阶串色的原因,然后通过修复波形图来修正256灰阶串色现象。

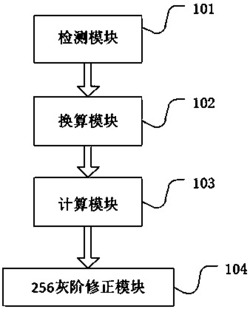

2.一种根据权利要求1所述投影机色温设置方法的色温设置系统,其特征在于,所述色温设置系统包括检测模块、换算模块和计算模块;

其中检测模块用于检测R画面、G画面和B画面中心点的照度值LR、LG、LB和色亮度值;

换算模块用于换算色温所对应的RGB占空比值;

计算模块用于根据RGB占空比值计算色温对应的色亮度值;

所述色温设置系统还包括有256灰阶修正模块,256灰阶修正模块用于拟合照度值形成一波形图,然后根据用户的命令对波形图进行修复。
